AD627是一款集成式微功耗仪表放大器，提供轨到轨输出摆幅，采用单电源或双电源（+2.2 V至±18 V）供电。它提供出色的交流与直流性能，工作时的最大功耗仅为85 µA。

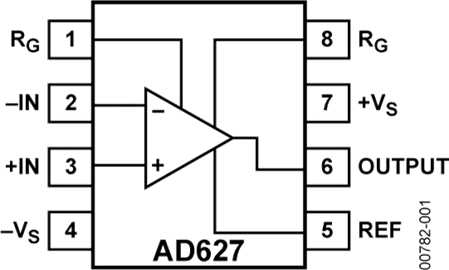

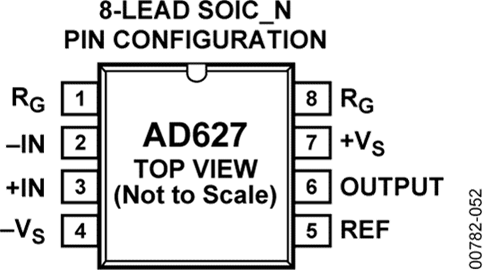

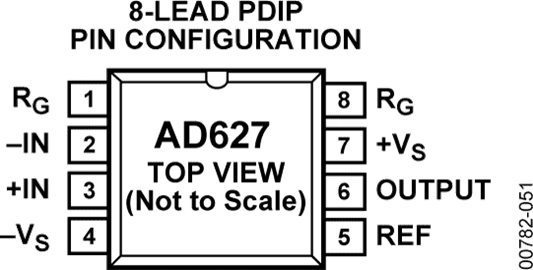

AD627具有出色的灵活性，可通过一个外部电阻设置增益，采用8引脚的工业标准引脚排列配置。不使用外部电阻时，AD627的增益为5；使用外部电阻时，可设置高达1000的增益。
AD627具有宽电源电压范围（+2.2 V至±18 V）和微功耗特性，非常适合各种应用。单电源供电、低功耗，以及轨到轨输出摆幅等特性使它成为电池供电应用的理想选择。采用低电源电压工作时，轨到轨输出级可以使动态范围达到较大。双电源供电（±15 V）与低功耗特性使AD627成为工业应用的理想选择，包括4至20 mA的环路供电系统。
与其它微功耗仪表放大器不同，AD627的性能并没有受到影响。AD627可提供低失调电压、低失调漂移、低增益误差，以及低增益漂移，从而能将系统误差减到较小。通过在整个频率范围内提供出色的CMRR性能，AD627还能将整个频率范围内的误差降到较低。这款器件在高达200 Hz时仍能保持高CMRR，从而抑制了线路噪声与谐波。
与微功耗分立设计方案相比，AD627可以提供更出色的性能，占用更小的电路板面积，并具有更低的成本。
应用
AD627原理图AD627是一种单电源、微功耗仪表放大器，它仅使用一只外部电阻器可将增益配置在5和1,000之间。它采用3V～30V单电源提供R-R输出电压摆幅。图3-26是AD627的原理图。AD627是使用两个反馈环路构成的真正仪表放大器。它的通用特性类似于那些传统的双运放仪表放大器，并且可认为是双运放仪表放大器，但是其内部细节有些不同。AD627采用改进的电流
【用 途】 微功耗仪表放大器 【性能 参数】工作电压=双电源±18V或单电源2.2V,损耗电流【互换 兼容】
AD627是一种单电源、微功耗仪表放大器，它仅使用一只外部电阻器可将增益配置在5 和1,000之间。它采用3 V～30 V 单电源提供R-R 输出电压摆幅。图1是AD627的原理图。AD627是使用两个反馈环路构成的真正仪表放大器。它的通用特性类似于那些传统的双运放仪表放大器，并且可认为是双运放仪表放大器
微功耗仪表放大器，例如AD627就是一个好的例子，它具有低 输入级工作电流。简单地增加两个输入电阻器R1a和R1b的值或电容器C2的值，会以减小信号带宽为代价提供进一步的RF衰减。由于AD627仪表放大器具有比通用IC(例如，AD620系列器件)更高的噪声(38nV/Hz1/2)，所以可以使用较高的输入电阻器而不会严
因为AD623比AD627不容易受RFI影响，所以其输入电阻器可从20kΩ减小到 10kΩ；这增加了电路的信号带宽并且降低了电阻器的噪声作用。
