产品详情

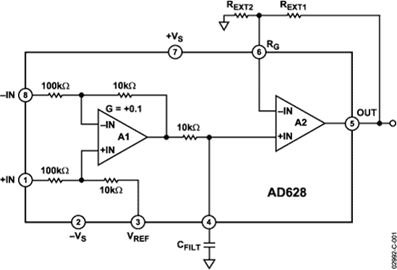

AD628是一款精密差动放大器，具有出色的直流性能与宽频率范围的高共模抑制性能。用于调整高电压时，它可以对单电源ADC采用的标准控制电压或电流进行简单转换。宽带反馈环路可将西格马-得尔塔型ADC的电容充电所引起的失真效应降至较低。

基准引脚(V(REF))提供直流偏移，用于将双极性信号转换为单端信号。在单电源ADC的输入范围内，AD628将+5 V、+10 V、±5 V、±10 V和4 mA至20 mA输入信号转换为单端输出。

AD628的输入共模和差分模式工作范围为±120 V。高共模输入阻抗使该器件非常适合分流电阻上的高压测量应用。利用缓冲放大器的反相输入，可实现远程开尔文连接。

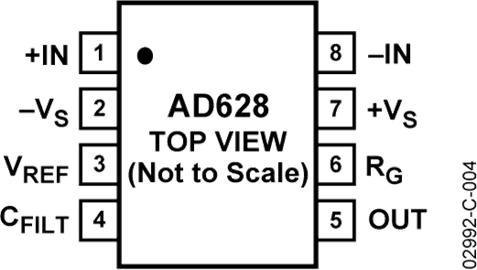

将10 k欧姆精密电阻连接至外部引脚，可用于低通滤波器，或用来衰减大差分输入信号。低通滤波器采用单个电容实现。AD628采用单电源或双电源供电，提供8引脚SOIC_N或8引脚MSOP封装，工作温度范围为-40°C至+85°C标准工业温度范围。

应用

数据手册, Rev. G, 4/07
