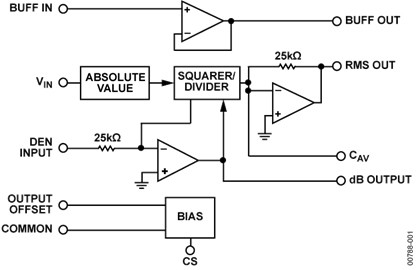

AD637是一款完整的高精度、均方根直流转换器，可计算任何复杂波形的真均方根值。 它提供集成电路均方根直流转换器性能，精度、带宽和动态范围与分立和模块式设计相当。 AD637可计算任何复杂交流（或交流加直流）输入波形的真均方根值、均方值或绝对值，并提供等效直流输出电压。 波形的真均方根值与信号功率直接相关，因此比平均整流信号更有用。 统计信号的均方根值与信号的标准差相关。
出色的波峰因数补偿允许以最高为10的波峰因数测量信号，额外误差小于1%。 宽带宽允许测量200 mV均方根、频率最高达600 kHz的输入信号以及1 V均方根以上、频率最高达8 MHz的输入信号。
均方根输出的直接dB值通过一个单独引脚输出，可用范围为60 dB。 用户利用外部编程的基准电流，可以选择0 dB基准电压与0.1 V至2.0 V均方根范围内的任何电平相对应。
不使用均方根功能时，用户借助AD637的片选连接可以将电源电流从2.2 mA降至350 µA。 对于低功耗至关重要的远程或手持式应用，利用此特性可以方便地实现精密均方根测量。 此外，当AD637关断时，输出进入高阻态。 这一特性还允许将多个AD637连在一起，构成一个宽带真均方根多路复用器。
AD637的输入电路受到保护，可以承受高于电源电平的过载电压。 如果电源电压丧失，输入信号不会损坏输入端。
AD637经过激光晶圆调整，无需外部调整便可实现额定性能。 一个需要的外部元件是一个电容，用来设置均值周期。 此电容的值同时决定低频精度、纹波电平和建立时间。
片内缓冲放大器既可以用作输入缓冲，也可以用于有源滤波器配置。 该滤波器可以用来降低交流纹波量，从而提高精度。

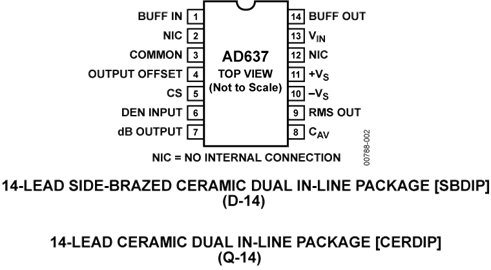

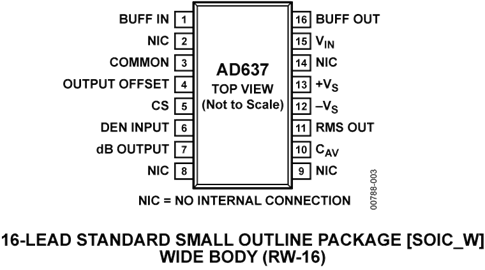

AD637在商用温度范围（0°C至70°C）内提供J和K两种精度等级，在工业温度范围（-40°C至+85°C）内提供A和B两种精度等级，在-55°C至+125°C温度范围内提供S精度等级。 等级均提供14引脚SBDIP、14引脚CERDIP和16引脚SOIC_W密封封装。
【用 途】 真有效值转换器 【性能 参数】
对于有效值的检测，选用真有效值测量芯片AD637实现。平均电容C1设定平均时间常数，并决定低频准确度，输出纹波大小和稳定时间。信号经放大后输入到AD637进行有效值检波，两电位器分别进行调零和调幅，以使AD637的输出更准确。(责任编辑：电路图)
由AD637构成的高准确度真有效值数字电压表电路图
对于有效值的检测，选用真有效值测量芯片AD637实现。平均电容C1设定平均时间常数，并决定低频准确度，输出纹波大小和稳定时间。信号经放大后输入到AD637进行有效值检波，两电位器分别进行调零和调幅，以使AD637的输出更准确。 检波器： 检波器，是检出波动信号中某种有用信息的装
由AD637构成的真有效值数字电平表电路图
ad637应用电路dBCALIBRATIONRefertoFigure20:•SetV=1.00Vdcor1.00VrmsIN•AdjustR1for0dBout=0.00V•
由AD637构成的真有效值数字电压表电路图(带双极型滤波器)
由AD637构成的真有效值数字电压表电路图(S闭合时呈微功耗备用模式)
摘 要： 设计了基于STC89C52微控制器的数显毫伏表，运用AD811、CD5406集成器件构成程控放大器，采用AD637、MAX187进行RMS-DC变换和模数转换，简化了系统设计的复杂性，提高了系统的抗干扰能力和测量精度
幅度测量由有效值采样芯片AD637和10住串行A/D转换器TLV1544配合实现，相位测量采用计数法实现。频率特性曲
