产品详情

AD664是一款单片IC，集成了4个完整的12位、电压输出DAC。每个DAC均具有双缓冲输入锁存结构和数据回读功能。所有DAC读写操作均通过一个单端微处理器兼容型I/O端口完成。

该I/O端口可以处理4位、8位或12位并行字，允许与各种微处理器轻松接口。该器件具有一个复位至零控制引脚，无论输入锁存器中有何内容，用户都能利用该引脚将所有DAC输出同时复位至零。可以将任一个或全部DAC置于透明模式，这样输出就能够立即对输入数据做出反应。

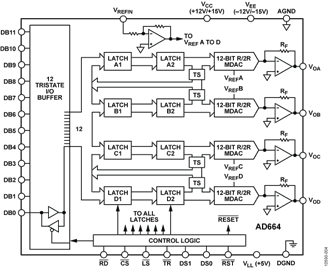

AD664的模拟部分由4个DAC单元、4个输出放大器、1个控制放大器和多个开关组成。每个DAC单元均为反相R-2R类型。每个DAC的输出电流均被切换至片内应用电阻和输出放大器。各DAC单元的输出范围通过数字I/O端口编程，可以设置为单极性或双极性范围，增益为基准电压的1倍或2倍。所有DAC均采用一个外部基准电压工作。

AD664拥有如此全面的功能，是采用ADI公司BiMOS II工艺，并结合激光调整薄膜电阻与双层金属互连的结果。
