AD6641

250 MHz带宽DPD观测接收机

AD6641产品信息:

概览

优势和特点

  • 信噪比(SNR):65.8 dBFS(f(IN)最高为250MHz,500 MSPS)
  • 有效位数(ENOB):10.5(fIN最高为250 MHz,500 MSPS,-1.0 dBFS)
  • 无杂散动态范围(SFDR ):80 dBc(f(IN)最高为250 MHz,500 MSPS,-1.0 dBFS)
  • 出色的线性度:
    - 微分非线性(DNL) = ±0.5 LSB(典型值)
    - 积分非线性(INL) = ±0.6 LSB(典型值)
  • 集成16k × 12 FIFO
  • FIFO回读选项
    -- 12位CMOS (62.5MHz)
    -- 6位DDR LVDS接口
    -- SPORT (62.5 MHz)
    -- SPI (25MHz)
  • 高速同步功能
  • 1 GHz全功率模拟带宽
  • 集成输入缓冲器
  • 片内基准电压源,无需外部去耦


产品详情

AD6641是一款250 MHz带宽数字预失真观测接收机,集成一个12位500 MSPS ADC、一个16k × 12 FIFO和一个多模式后端,用户可通过串行端口(SPORT)、SPI接口或12位并行CMOS/6位DDR LVDS端口检索存储在集成FIFO存储器中的数据。它具有出色的动态性能和低功耗特性,适合电信应用,如要求更宽带宽的数字预失真观测路径等。芯片上集成了全部必需功能,包括采样保持器与基准电压源,可提供完整的信号转换解决方案。


片内FIFO允许通过ADC捕捉较短的时间快照,以及以较低速率进行回读。这样,捕捉的数据可以随时以低得多的采样速率进行传输,信号处理限制得以降低。FIFO可以在多种用户可编程模式下工作。在单次捕捉模式下,ADC数据在通过SPI端口发出信号或者使用外部FILL±引脚时捕捉。在连续捕捉模式下,数据持续加载到FIFO中,并使用FILL±引脚停止该操作。


应用
- 无线和有线宽带通信
- 通信测试设备
- 功率放大器线性化



AD6641数据手册:

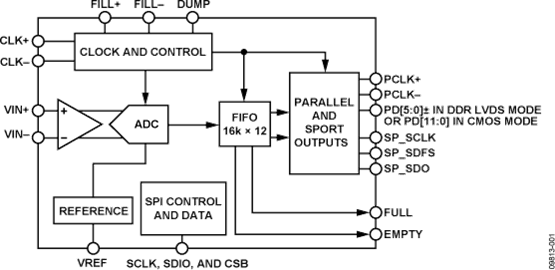

AD6641引脚功能、电路图:

250 MHz带宽DPD观测接收机含电路图(详见PDF

概述:AD6641是一款250 MHz带宽数字预失真(DPD)观测接收机,集成一个12位500 MSPS ADC、一个16k × 12 FIFO和一个多模式后端,用户可通过串行端口(SPORT
