这款双通道ADC采用多级、差分流水线架构,并集成了输出纠错逻辑。每个ADC均具有宽带宽输入,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。

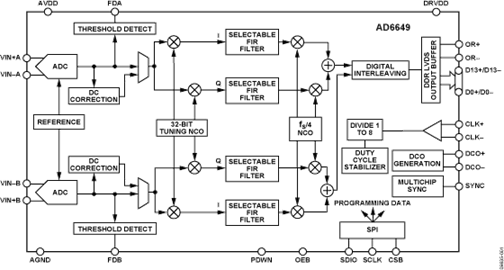

ADC数据输出端在内部直接与接收机的数字下变频器(DDC)相连。双通道数字接收机具有灵活的处理能力。每个接收通道有4个级联的信号处理级:一个32位频率转换器(数控振荡器,简称为NCO),一个可选的采样速率转换器,一个固定FIR滤波器和一个fS/4固定频率NCO。
除了配有接收机DDC,AD6649还具备其他功能,能够简化系统接收机的自动增益控制(AGC)。利用ADC的快速检测输出位,可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值,快速检测指示器就会变为高。由于该阈值指示器的延迟极短,因此用户能够快速调低系统增益,从而避免ADC输入端出现超量程现象。
经过数字处理后,数据可以直接路由至14位输出端口,这些输出以1.8 V LVDS信号电平工作。
AD6649接收机能够对很宽的中频频谱进行数字化处理。每个接收机均设计用来同时接收主通道和分集通道的信号。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比,能大幅度降低器件的成本和复杂度。在分集应用中,由于最终NCO将输出中心频率偏移到fs/4,因此输出数据格式为实数。
需要时,灵活的关断选项可以明显降低功耗。
设置与控制编程可以利用三线式SPI兼容型串行接口来完成。
AD6649采用64引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。
