产品详情

该器件包括四个高性能ADC和NSR数字模块。各ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。

各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，通过外部MODE引脚或SPI可以选择输出模式。

如果使能NSR特性，则在处理ADC的输出时，AD6657A可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。可以对NSR模块进行编程，以提供采样时钟22%、33%或36%的带宽。例如，当采样时钟速率为185 MSPS时，在22%模式下，AD6657A可以在40 MHz带宽内实现最高75.5 dBFS的SNR；在33%模式下，它可以在60 MHz带宽内实现最高73.7 dBFS的SNR；而在36%模式下，则可以在65 MHz带宽内实现最高70.0 dBFS的SNR。

如果禁用NSR模块，则ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6657A能够在整个奈奎斯特带宽内实现最高66.5 dBFS的SNR。因此，AD6657A可以用于电信应用，例如使用更宽带宽的数字预失真观测路径。

经过数字信号处理后，多路复用输出数据路由至两个11位输出端口，最大数据速率为400 Mbps (DDR)。这些输出设置为1.8 V LVDS，支持ANSI-644电平。AD6657A接收机能够对很宽的中频频谱进行数字化处理。各接收机设计用于同步接收不同的天线。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。

灵活的关断选项可以明显降低功耗。器件设置与控制的编程利用三线式SPI兼容型串行接口来完成；该接口提供多种工作模式，支持电路板级系统测试。

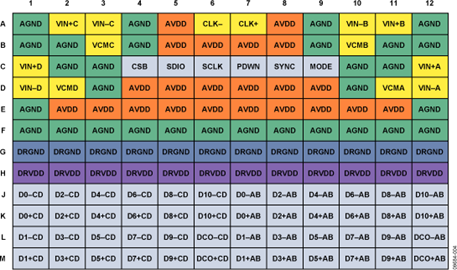

AD6657A采用144引脚无铅10 mm × 10 mm芯片级球栅阵列(CSP_BGA)封装，符合RoHS标准，额定温度范围为-40°C至+85°C工业温度范围。

应用

• 通信
• 分集无线电和智能天线(MIMO)系统
• 多模式数字接收机(3G)
  WCDMA、LTE、CDMA2000
  WiMAX、TD-SCDMA
• I/Q解调系统
• 通用软件无线电
