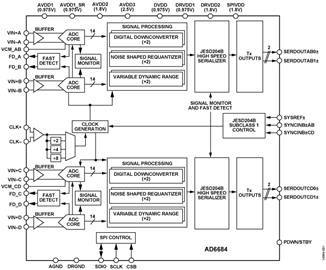

AD6684是一款135 MHz带宽、四通道中频(IF)接收机。内置四个14位、500 MSPS ADC和各种数字处理模块，包括四个宽带DDC、一个NSR和VDR监控。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计支持通信应用。该器件的全功率带宽为1.4 GHz。
这款四通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。AD6684针对宽输入带宽、出色的线性度和小封装低功耗而优化。
模拟输入和时钟信号输入均为差分输入。每对ADC数据输出通过纵横多路复用器内部连接到两个DDC。各DDC最多由五个级联信号处理级组成：48位频率转换器、NCO以及最多四个半带抽取滤波器。
各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种输出模式，可通过串行端口接口(SPI)选择。如果使能NSR特性，则在处理ADC的输出时，AD6684可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持9位输出分辨率。
各ADC的输出还在内部连接到VDR模块。对于规定的输入信号，此可选模式支持全动态范围。在规定屏蔽范围（基于DPD应用）内的输入会原样通过。违反此规定屏蔽范围的输入会导致输出分辨率降低。
采用VDR时，观测接收机的动态范围由规定的输入频率屏蔽范围确定。对于屏蔽范围内的信号，输出以允许的最大分辨率呈现。对于超过此频率屏蔽范围内的规定功率水平的信号，输出分辨率会被截断。此屏蔽范围基于DPD应用，支持可调谐实数中频采样、零中频或复数中频接收架构。
在DDC、NSR和VDR模式下，该器件可通过SPI可编程profile选择（启动时，默认模式为NSR）。
除了DDC模块，AD6684还有其他功能可简化通信接收机的AGC功能。利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。
用户可在JESD204B子类1的高速串行输出的一个或两个通道上对每对IF接收器输出进行配置，具体取决于接收逻辑器件的抽取率和可接受通道速率。通过SYSREF±、SYNCINB±AB和SYNCINB±CD输入引脚，可提供多器件同步支持。
AD6684具有灵活的掉电选项，在需要时可以明显降低功耗。所有这些特性均可通过1.8 V三线式SPI进行编程。
AD6684采用72引脚无铅LFCSP封装，额定温度范围为-40℃至+105°C结温范围。
