AD706

双通道、皮安输入电流、双极性运算放大器

AD706产品信息:

概览

优势和特点

  • 高直流精度
  • 失调电压:100 µV(最大值)
  • 失调漂移:1.5 µV/°C(最大值)
  • 输入偏置电流:200 pA(最大值)
  • 电压噪声:0.5 µV p-p(0.1 Hz至10 Hz)
  • 电源电流:750 µA
  • 提供8引脚小型塑封DIP和表贴(SOIC)封装
  • 依据EIA-481A标准提供卷带和卷盘形式
  • 四通道版本: AD704

产品详情

AD706是一款双通道、低功耗、双极性运算放大器,具有结型场效应管放大器的低输入偏置电流,但在整个温度范围内,输入偏置电流(IB)漂移明显较低。它利用Super-beta双极性输入晶体管实现皮安级输入偏置电流(类似于室温下的FET输入放大器),而在125℃时,其IB通常仅提高5倍(不同于结型场效应管放大器,其IB每10℃增加一倍,因而在125℃时提高1000倍)。此外,AD706还可实现精密双极性输入放大器的微伏失调电压和低噪声特性。

由于AD706的偏置电流小于200 pA,因此无需常用的“平衡”电阻。此外,其电流噪声仅为50 fA/√Hz,因而可以使用非常高的源阻抗。AD706的最大电源电流(每个放大器)为600 µA,因此非常适合当今的高密度电路板。

AD706非常适合用于12位和14位数据采集系统中的低频有源滤波器、精密仪器以及用作高质量积分器。该器件实行内部补偿,提供单位增益,并且按性能分为五级。AD706J的额定温度范围为0°C至+70°C商用温度范围。AD706A的额定工作温度范围为-40°C至+85°C扩展工业温度范围。

AD706提供两种形式的8引脚封装:小型塑封DIP和表贴(SOIC)封装。

产品聚焦

  1. AD706是一款双通道低漂移运算放大器,提供结型场效应管级输入偏置电流,但具有双极性放大器的低IB漂移特性。它可以用于采用双通道运算放大器的电路,如LT1024。
  2. AD706同时提供低漂移和高直流精度特性。
  3. AD706可用于通常需要斩波放大器而无斩波固有噪声的应用。

应用

  • 低频有源滤波器
  • 精密仪器
  • 精密积分器

AD706数据手册:

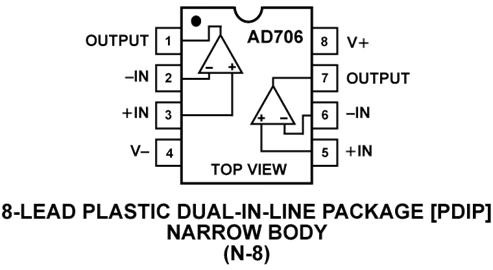

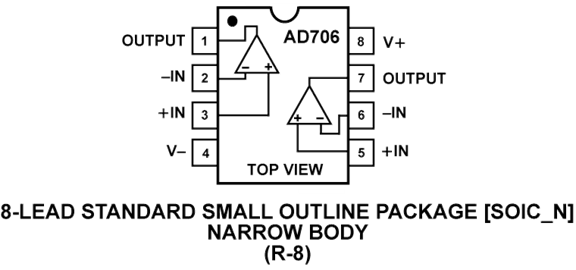

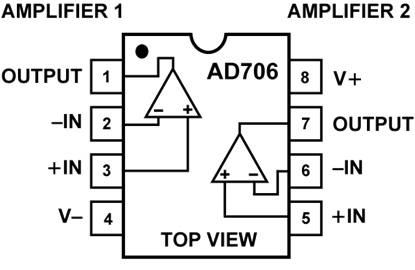

AD706引脚功能、电路图:

AD706

【用 途】 【性能 参数】【互换 兼容】

AD706双极运算放大器

AD706双极运算放大器电路的基本特性:1) 高DC精度;2) 最大偏移电压为100μV;3) 最大漂移电压为1.5μV/℃;4) 最大输入偏置电流为200pA;5) 电压噪声峰一峰值为0. 5μV;

运放选型表

可变增益双运放AD644 ADI 高速,注入BiFET 双运放AD648 ADI 精密的,低功耗BiFET 双运放AD704 ADI 输入微微安培电流双极性四运放AD705 ADI 输入微微安培电流双极性运放AD706
