AD7091R是一款12位逐次逼近模数转换器(ADC) ,可在高吞吐速率(50 MHz SCLK时为1 MSPS)下实现超低功耗(3V和1 MSPS时典型值为349 µA)。.它采用先进的设计和信号处理技术,可在高吞吐速率下实现极低功耗。该器件还提供精确的2.5 V片内基准电压。

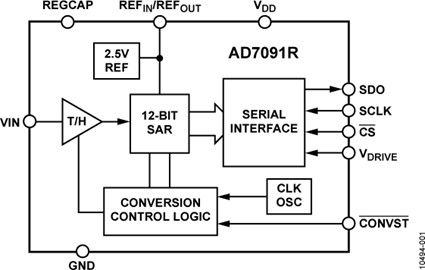

AD7091R采用2.7V至5.25V单电源供电,内置一个宽带宽采样保持放大器,可处理7MHz以上的输入频率。它还具有一个片内转换时钟和高速串行接口。转换过程与数据采集利用CONVST信号和内部振荡器进行控制。
产品特色【用 途】 转换电路【性能 参数】 采用10引脚MSOP封装及10引脚LFCSP封装,电源:2.7V至5.25V,低功耗:o3V、1MSPS时为349uA(典型值)o关断电流:264nA o21.6uA待机电流,灵活的功耗/吞吐量管理,吞吐量:1MSPS,直流精度:+/-1LSBINL,4.5ppm/摄氏度2.5V内部基准电压源,
(ADI)近日推出三款超低功耗多通道12位1 MSPS SAR(逐次逼近型寄存器)ADC AD7091R-2 、 AD7091R-4 、 AD7091R-8 。
AD7091R是一款12位逐次逼近型模拟-数字转换器(ADC),提供超低功耗(通常为349μA在3 V和1 MSPS),同时实现快速吞吐率(1 MSPS, 50 MHz的SCLK的)。“的AD7091R还具有片上转换时钟,准确的参考,以及高速串行接口。
有源元件温度系数对总误差的影响 AD8606运算放大器和AD7091R ADC的直流失调由校准程序消除。ADC AD7091R内置基准电压源的失调漂移典型值为4.5 ppm/ C,最大值为25 ppm/ C. AD8606运算放大器的失调漂移典型值为1 V/ C,最大值为4.5 V/ C.
连接/参考器件 AD8606/精密、低噪声、双通道CMOS、轨到轨输入/输出运算放大器 AD7091R/ 1 MSPS、超低功耗、12位ADC ADuM5401/集成DC/DC转换器的四通道2.5 kV
ad7091r 12位 adc主要特性·低功耗: o3 v、1 msps时为349 µa(典型值) o关断电流:264 nao21.6 µa待机电流·灵活的功耗/吞吐量管理·高吞吐量
ad7091r 12位 adc主要特性·低功耗: o3 v、1 msps时为349 µa(典型值) o关断电流:264 nao21.6 µa待机电流·灵活的功耗/吞吐量管理·高吞吐量
NASDAQ:ADI),全球领先的高性能信号处理解决方案供应商及数据转换器市场份额领先者*,最近推出内置2.5 V基准电压源、超低功耗、12位、1 MSPS SAR(逐次逼近型寄存器)系列ADC的首款产品AD7091R
NASDAQ:ADI),全球领先的高性能信号处理解决方案供应商及数据转换器市场份额领先者*,最近推出内置2.5 V基准电压源、超低功耗、12位、1 MSPS SAR(逐次逼近型寄存器)系列ADC的首款产品AD7091R
ADI最近推出内置2.5V基准电压源、超低功耗、12位、1MSPSSAR(逐次逼近型寄存器)系列ADC的首款产品AD7091R。
