AD712是一款高速、精密、单芯片运算放大器，具有极高的性价比。它采用先进的激光晶圆调整技术，具有极低的失调电压和失调电压漂移特性。利用这些性能优势，用户可以轻松升级采用旧型号精密BiFET（许多情况下是双极性运算放大器）的现有设计。
这款运算放大器具有出色的交流和直流性能，适合有源滤波器应用。压摆率为16 V/µs，±0.01%建立时间为1 µs，因而AD712非常适合用作12位 DAC/ADC的缓冲器以及高速积分器。同时，建立时间性能则是任何类似IC放大器所无法比拟的。
出色的噪声性能与低输入电流的组合使AD712也适合用于光电二极管前置放大器。共模抑制为88 dB，开环增益为400 V/mV，因而即使在高速单位增益缓冲电路中也能确保12位性能。
AD712采用标准运算放大器引脚排列配置，按性能分为七种等级。AD712J和AD712K的额定温度范围为0°C至+70°C商用温度范围。AD712A、AD712B和AD712C的额定温度范围为-40°C至+85°C工业温度范围。AD712S和AD712T按照MIL-STD-883B Rev. C标准加工，额定温度范围为-55°C至+125°C军用温度范围。另外还有扩展可靠性、增强筛选型产品，其额定温度范围为商用和工业温度范围。增强筛选方法包括168小时老化测试，以及其它环境和物理测试。

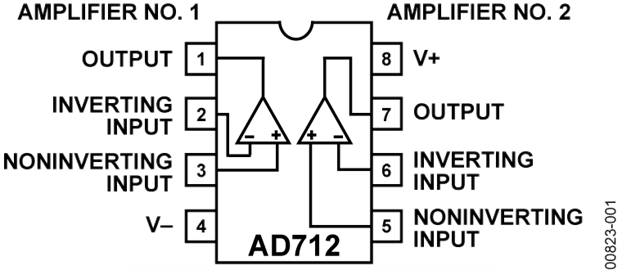

AD712提供8引脚小型塑封DIP、SOIC、cerdip、TO-99金属帽壳四种封装及裸片形式。
AD712-EP支持防务和航空航天应用（AQEC标准）
【用 途】 高精度双运算放大器 【性能 参数】双列直插8脚封装。电源电压±4.5V~±18V。开环电压增益100dB。输入偏置电流25p。转换速率20V。输出电压±13V。
在电路中的运放AD712为负反馈式音量控制十其优点是本身为一优质的增益可调的（O~l0倍）前置级，采用性线电位器，平衡度高，控制过程全无噪声，很实用，值得推广。NE5532作为厚膜电路STK6303
在电路中的运放AD712为负反馈式音量控制十其优点是本身为一优质的增益可调的（O~l0倍）前置级，采用性线电位器，平衡度高，控制过程全无噪声，很实用，值得推广。
在电路中的运放AD712为负反馈式音量控制十其优点是本身为一优质的增益可调的（O～l0倍）前置级，采用性线电位器，平衡度高，控制过程全无噪声，很实用，值得推广。
建议使用型号为AD648（双运算放大器）、AD712（双运算放大器）、AD713（四运算放大器）等运算放大器。表8-9给出适应各种标准的自整角机电压推荐的电阻值。
