AD7147 CapTouch 控制器设计用于电容式传感器，以实现按钮、滚动条和滚轮等功能。这种传感器只需一层PCB板，为超薄型应用创造了可能。
AD7147是一种配备片内环境校准功能的集成式CDC。该CDC有13个输入通道，通过一个开关矩阵与一个16位、250 kHz sigma-delta （西格马-得尔塔） 转换器相连。该CDC能够感知外部传感器的电容变化，并借助此信息来记录传感器激活事件。通过对寄存器进行编程，用户可完全控制CDC设置。
高分辨率传感器只要求在主机处理器上运行较少的软件。
AD7147设计用于单电极电容式传感器（接地传感器）。配有一个有源屏蔽输入，以尽可能降低传感器中的噪声影响。
AD7147配有片内校准逻辑，用以补偿周围环境发生的变化。只要传感器闲置时，校准序列就自动按连续间隔执行，由此避免发生因环境变化导致的外部传感器误触或触摸未记录事件。
AD7147采用SPI兼容型串行接口，AD7147-1则采用I(2)C兼容型串行接口。两者都有中断输出和GPIO。还有一个独立于V(CC)的VDRIVE针脚，用于设定串行接口的电平。

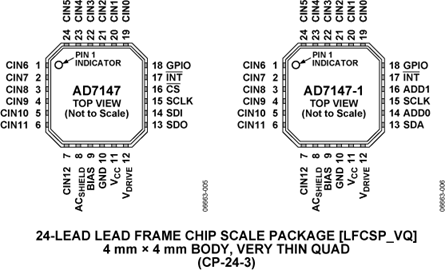

AD7147采用24引脚4 mm × 4 mm LFCSP封装，工作电压为2.6 V到3.6 V。低功耗模式下，13个传感器的工作功耗通常为26 µA。
应用
作为ADI公司用于消费电子领域的CapTouch＆#8482;控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功能都集成在一块印制电路板上，这款新的电容数字转换器是超薄移动电子设备的理想选择。关于AD7147可配置的AD7147电容数
【用 途】 【性能 参数】【互换 兼容】
AD7147新的电容器数位转换器AD7147的全部功能都整合在一塊印刷電路板上，這款新的電容器數位轉換器是超薄行動電子設備的理想選擇。可配置的AD7147電容器數位轉換器具有13個電容器輸入和fF級解析度，允許行動電子設備設計人員實現觸控滑鼠板、卷軸輪、滑蓋以及多達36個按鈕。此外，AD7147還增加了主動屏蔽技術，使其免受電容器接地拾音器，以及系統中其他噪音源的干擾，因而使設計人員在遠離系統主要積體電路的地方自由佈置感測器。
AD7147―新型电容器数码转换器,用于触控屏幕侦测功能ADI推出新型电容器数码转换器，是一款高整合度的触控控制器，允许设计人员迅速而容易地为可携式电子设备增加快速响应的用户控制，诸如卷轴轮以及触控鼠标板新款AD7147为ADI应用于消费电子领域的CapTouch控制器家族最新产品，能提供高精密度测量与响应性，并增加主动屏蔽特性以改善噪音性能。AD7147的全部功能都整合在一块印刷电路板上，这款新的电容器数码转换器是超薄行动电
作为ADI公司用于消费电子领域的CapTouch控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功能都集成在一块印制电路板上，这款新的电容数字转换器是超薄移动电子设备的理想选择。 关于AD7147
作为ADI公司用于消费电子领域的CapTouchTM控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功能都集成在一块印制电路板上，这款新的电容数字转换器是超薄移动电子设备的理想选择。关于AD7147可
作为ADI公司用于消费电子领域的CapTouch™控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功能都集成在一块印制电路板上，这款新的电容数字转换器是超薄移动电子设备的理想选择。 关于AD7147 可配置
作为ADI公司用于消费电子领域的CapTouch控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功能都集成在一块印制电路板上，这款新的电容数字转换器是超薄移动电子设备的理想选择。关于AD7147可配置的AD
作为ADI公司用于消费电子领域的CapTouch控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功能都集成在一块印制电路板上，这款新的电容数字转换器是超薄移动电子设备
作为ADI公司用于消费电子领域的CapTouch控制器家族的最新产品，AD7147能够提供高精度测量与响应性，并增加有源屏蔽特性以改善噪声性能。AD7147的全部功
