AD7175-2

24位、250 KSPS 西格马-得尔塔型ADC,具有20 MS建立时间和真轨到轨缓冲器

AD7175-2产品信息:

概览

优势和特点

  • 快速且灵活的输出速率:5 SPS至250 kSPS
  • 通道扫描速率:50 kSPS/通道(20 μs建立时间)
  • 性能规格
    • 17.2位无噪声分辨率(250 kSPS)
    • 20位无噪声分辨率(2.5 kSPS)
    • 24位无噪声分辨率(20 SPS)
    • 积分非线性(INL):FSR的±1 ppm
  • 50 Hz和60 Hz抑制:85 dB,建立时间为50 ms
  • 用户可配置的输入通道
    • 2个全差分通道或4个单端通道
    • 交叉点多路复用器
  • 2.5 V片内基准电压源(±2 ppm/°C漂移)
  • 真正的轨到轨模拟和基准输入缓冲器
  • 内部或外部时钟
  • 电源:AVDD1 = 5 V,AVDD2 = IOVDD = 2 V至5 V
    • 分离电源,AVDD1/AVSS为±2.5 V
  • ADC电流:8.4 mA
  • 温度范围:-40°C至+105°C
  • 3或4线串行数字接口(SCLK上为施密特触发器)
    • 串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容

产品详情

AD7175-2是一款低噪声、快速建立、多路复用、2/4通道(全差分/伪差分)西格马-得尔塔型模数转换器(ADC),适合低带宽输入。针对完全建立的数据,该器件最大通道扫描速率为50 kSPS (20 µs)。该器件的输出数据速率范围为5 SPS至250 kSPS。

AD7175-2集成关键的模拟和数字信号调理模块,可让用户针对使用的每个模拟输入通道单独进行配置。用户可为各通道单独选择功能。模拟输入端和外部基准电压输入端的集成真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移(2 ppm/癈)带隙内部基准电压源(带输出基准电压源缓冲器)增加了嵌入式功能,同时减少了外部元件数。

数字滤波器能以27.27 SPS输出数据速率进行同步50 Hz/60 Hz抑制。用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。ADC可自动在每个选定的通道间进行切换。更多数字处理功能包括失调和增益校准寄存器,可根据各通道进行配置。

器件采用5 V AVDD1或?2.5 V AVDD1/AVSS和2 V至5 V AVDD2以及IOVDD电源供电。AD7175-2的额定工作温度范围为-40°C至+105°C,提供24引脚TSSOP封装。

应用

  • 过程控制:PLC/DCS模块
  • 温度和压力测量
  • 医疗与科学多通道仪器
  • 色谱仪

AD7175-2数据手册:

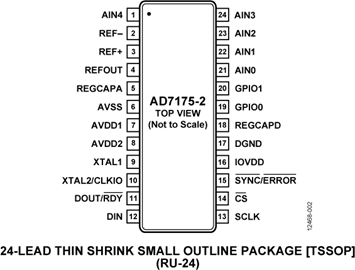

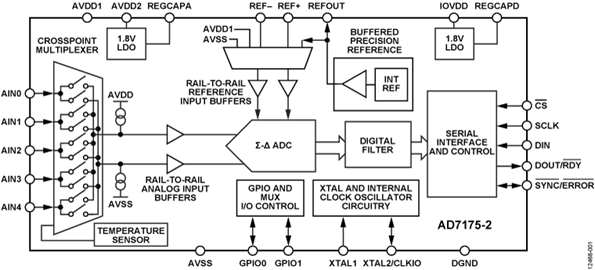

AD7175-2引脚功能、电路图:
