AD7191 数据手册-pdf中文资料-产品介绍及应用电路

AD7191产品信息：

概览

优势和特点
产品详情

优势和特点

引脚可编程输出速率
输出数据速率：10 Hz、50 Hz、60 Hz、120 Hz
引脚可编程PGA

增益：1、8、64、128
引脚可编程省电和复位功能
均方根噪声：15 nV (10 Hz, G = 128)
无噪声分辨率高达21.5位(G = 1)
欲了解更多特性，请参考数据手册

产品详情

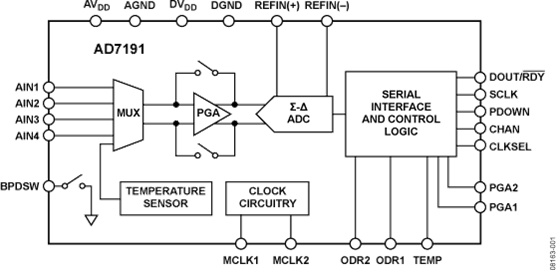

AD7191是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位西格马-得尔塔型ADC。片内低噪声增益级意味着可直接输入小信号。它含有两路差分模拟输入。该器件还内置一个温度传感器，可用于温度补偿。

为便于使用，AD7191的特性均由专用引脚控制。片内PGA具有1、8、64或128的增益，支持±5 V、±625 mV、±78 mV或±39 mV的满量程差分输入。输出数据速率可编程为10 Hz、50 Hz、60 Hz或120 Hz。当输出数据速率设置为10 Hz或50 Hz时，可同时获得50 Hz/60 Hz抑制；当输出数据速率设置为60 Hz时，只能获得60 Hz抑制。AD7191可以采用内部时钟或外部时钟工作。

这款器件的工作电源电压为3 V至5.25 V，功耗为4.35 mA，采用24引脚 TSSOP 封装。

应用

电子秤
应变计传感器
压力测量
医疗与科学仪器

利用内置PGA的24位Σ-Δ型ADC AD7191实现精密电子秤设计: 本电路为采用AD7191构建的电子秤系统。AD7191是一款引脚可编程、低噪声、低漂移24位Σ-Δ转换器，内置PGA，采用内部时钟。采用AD7191的电子秤系统（原理示意图，未显示所有连接）电路描

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD7191

AD7191产品信息：

概览

优势和特点

产品详情

AD7191数据手册：

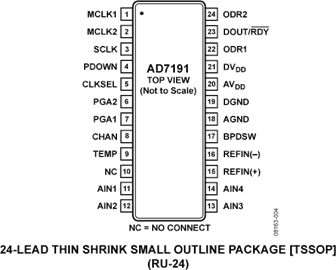

AD7191引脚功能、电路图：
