产品详情

AD7228A内置八个8位电压模式数模转换器，单芯片上集成输出缓冲放大器和接口逻辑。无需外部调整便可实现器件的全部额定性能。

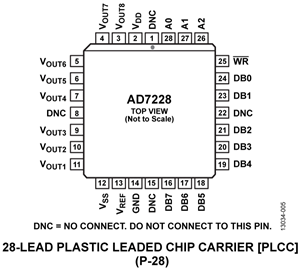

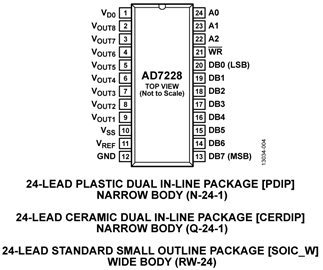

8个数模转换器各自均有单独的片内锁存器。数据通过一个共用的8位TTL/CMOS (5V)兼容输入端口传输至数据锁存器。当WR变为低电平时，地址输入A0、A1与A2可确定数据载入哪一个锁存器。控制逻辑与大多数8位微处理器速度兼容。

采用双电源、输入基准电压为+2 V至+10 V时，可保证该器件提供额定性能。该器件也可以采用+15V单电源、+10V基准电压或采用+5V单电源、+1.23V基准电压工作。各输出缓冲放大器均能够在一个2 k(Ohm)负载上产生一个+10 V电压。

AD7228A采用全离子植入高速线性兼容CMOS (LC2MOS)工艺制造，这是一种专为在同一芯片上集成高速数字逻辑电路与精密模拟电路而开发的工艺。
