产品详情

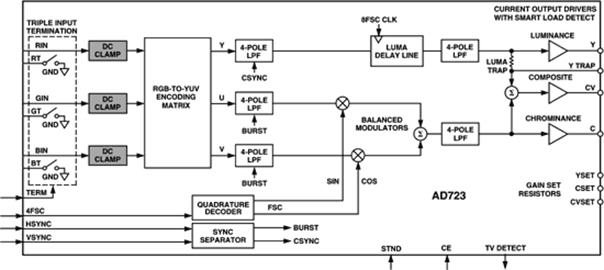

AD723是一款低成本RGB转NTSC/PAL编码器，可将模拟红色、绿色和蓝色分量信号转换为相应的亮度和色度信号，以在NTSC或PAL电视上显示。亮度(Y)和色度(C)信号可分别独立用于S-视频，或者合并用于复合视频(CV)。所有输出均可独立提供，并针对驱动75 欧姆负载进行了优化。为降低功耗，该器件使用有源端阻抗。

智能负载检测特性会关断未使用的输出，并可用来监控外部电视信号的有无，从而支持即插即用操作。此外，当RGB监视器断开时，输入端的逻辑控制三路开关可解决提供不同负载条件的应用问题。当RGB监视器不存在时，用户可以使能R、G和B端阻抗。当RGB监视器工作时，这一解决方案可确保视频带宽不会发生任何损耗。

在PC应用中，图形控制器提供闪烁滤波器支持，并且可以直接访问内存。视频或DVD以外用途所需的欠扫描补偿，则可通过选择适当的RGB输出时钟和同步间隔予以支持。

可选的亮度陷波器(YTRAP)可用来减少Y信号中的副载波频率信息所引起的串色伪像。

AD723提供28引脚TSSOP封装，可采用2.7 V至5.5 V电源供电。
