产品详情

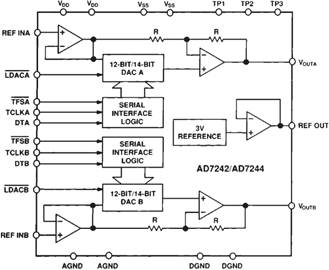

AD7242/AD7244分别是快速、完整、双通道、12/14位电压输出数模转换器，内置一个12/14位DAC、3 V嵌入式齐纳基准电压源、DAC输出放大器和高速串行接口逻辑。

两款DAC均采用串行接口，使引脚数量最少，并且允许采用小尺寸封装。由于采用标准控制信号，所以能够与大多数DSP处理器和微控制器进行接口。各DAC均具有单独的LDAC输入，因此可以对两个DAC的更新进行异步控制。

AD7242/AD7244采用±5 V电源供电，提供±3 V模拟输出范围。利用REF OUT/REF IN（基准电压源：外部/内部）功能，这些DAC既可以采用3 V片内基准电压源驱动，也可以采用外部基准电压源驱动。

AD7242/AD7244采用线性兼容CMOS (LC(2)MOS)工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。两款器件均提供两种封装：0.3英寸宽、24引脚塑料或密封双列直插式封装(DIP)和28引脚、塑料小形集成封装(SOIC)。AD7242和AD7244采用相同的引脚排列，便于从12位轻松升级为14位性能。
