AD7265

差分/单端输入、双核1 MSPS、12位、3通道SAR A/D转换器

AD7265产品信息:

概览

优势和特点

  • 双核12位、3通道ADC
  • 呑吐量:1 MSPS
  • 额定电压(V(DD)):2.7 V至5.25 V
  • 功耗
    7 mW(1 MSPS,3 V电源)
    17 mW(1 MSPS,5 V电源)
  • 引脚可配置模拟输入
    12通道单端输入
    6通道全差分输入
    6通道伪差分输入
  • SINAD:70 dB(50 kHz输入频率)
  • 精密片内参考电压:2.5 V <br&#177;0.2%最大(25&#176;c,20> </br&#177;0.2%最大(25&#176;c,20>
  • 双路转换,读取速度:875 ns,16 MHz SCLK
  • 高速串行接口
    SPI -/QSPI -/MICROWIRE -/DSP兼容
  • 工作温度:-40°C至+125°C
  • 关断模式:最大1 µA
  • 32引脚LFCSP和32引脚TQFP封装

产品详情

AD7265是一款12位双核高速、低功耗的逐次逼近型模数转换器(ADC),工作电压为2.7 V至5.25 V单电源,最高呑吐量可达1 MSPS。这款器件内置两个ADC,两者之前均配有一个3通道多路复用器和一个能够处理30 MHz以上输入频率的低噪声、宽带宽采样保持放大器。


转换过程和数据采集过程均采用标准控制输入,可与微处理器或DSP轻松接口。输入信号在CS的下降沿进行采样,而转换同时在此处启动。转换时间取决于SCLK频率。AD7265采用先进的设计技术,可在高呑吐量的情况下实现极低的功耗。其工作电压为5 V,呑吐量达1 MSPS,而最大功耗仅为4 mA。采用正常运行模式时,该器件还具有灵活的功耗/呑吐量管理能力,这要归功于超低的静态电流消耗水平。


其模拟输入范围可在0 V至V(REF)(或2 × V(REF))之间进行选择,可采用标准二进制或二进制补码输出编码。AD7265拥有2.5 V的片内参考电压,需用外部参考电压时,可超过此值,外部参考范围为100 mV至V(DD)。AD7265提供32引脚LFCSP和32引脚TQFP两种封装。


产品聚焦


  1. 具备两个完整的ADC功能,可实现两个通道同时采样和转换。通过编程,每个ADC均可设置为三路全/伪差分对或六路单端输入。两个通道的转换结果可通过独立的数据线同时获得,如果只有一个串行端口可用,则转换结果可通过一条数据线先后获得。
  2. 高呑吐量、低功耗。AD7265拥有1 MSPS的呑吐量,工作电压为3 V时,最大功耗仅有9 mW。
  3. AD7265同时提供标准0 V至V(REF)输入范围和2 × V(REF)输入范围。
  4. 无流水线延迟。该器件采用两个标准逐次逼近型ADC,通过CS输入和一次性转换控制可实现对采样时间的精确控制。


AD7265数据手册:

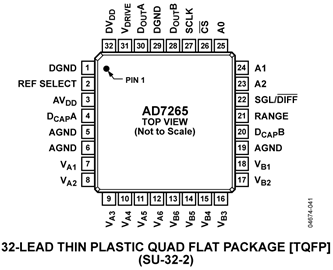

AD7265引脚功能、电路图:

AD7265

【用 途】 【性能 参数】【互换 兼容】

AD7265差分输入逐次求近寄存器模转换器

AD7265差分输入逐次求近寄存器模/数转换器电路的基本特性:1) 双12位3通道模/数转换器;2) 快速吞吐率为lMsps;3) 指定VDD范围为2.7—5.25V;;;; 4) 宽输入带宽;5) 片上基准为

12位低功耗双核lMsps的ADC

;;; AD7265是一款12位双核高速、低功耗的逐次逼近型模数转换器[64] (ADC),具备两个完整的ADC功能,可实现两个通道同时采样和转换。
