AD7266

差分/单端输入、双核2 MSPS、12位、3通道SAR A/D转换器

AD7266产品信息:

概览

优势和特点

  • 双核12位、3通道ADC
  • 吞吐速率:2 MSPS
  • 额定电压V(DD):2.7 V至5.25 V
  • 功耗:
    • 9 mW(1.5 MSPS,3 V电源)
    • 27 mW(2 MSPS,5 V电源)
  • 引脚可配置模拟输入
    • 12通道单端输入
    • 6通道全差分输入
    • 6通道伪差分输入
  • 信噪比(SNR):70 dB(50 kHz输入频率)
  • 精确片内基准电压:2.5 V
    • 最大误差±0.2%(25°C),最大温漂20 ppm/°C
  • 双路转换,读取速度:437.5 ns,32 MHz SCLK
  • 高速串行接口
    • SPI /QSPI /MICROWIRE(&trade)/DSP兼容
  • 工作温度范围:-40°C至+125℃
  • 关断模式:1 μA(最大值)
  • 32引脚LFCSP和32引脚TQFP封装
  • 1 MSPS版本:AD7265

产品详情

AD7266是一款双通道、12位、高速、低功耗、逐次逼近型ADC,采用2.7 V至5.25 V单电源供电,最高呑吐速率可达2 MSPS。这款器件内置两个ADC,两者之前均配有一个3通道多路复用器和一个能够处理30 MHz以上输入频率的低噪声、宽带宽采样保持放大器。

转换过程和数据采集过程均采用标准控制输入,可与微处理器或DSP轻松接口。输入信号在CS的下降沿进行采样;而转换同时在此处启动。转换时间由SCLK频率决定。该器件无流水线延迟。

AD7266采用先进的设计技术,可在高吞吐速率下实现极低的功耗。在工作电压为5 V,吞吐速率达2 MSPS的情况下,该器件消耗最大仅为6.2 mA电流。因为超低的静态电流,该器件在正常模式时还具有灵活的吞吐速率和电源管理能力。

该器件的模拟输入范围可选择0 V至V(REF)(或2 × V(REF))范围,输出编码可采用直接二进制或二进制补码。AD7266内置2.5 V基准电压源,也可使用外部基准电压源。外部基准电压范围为100 mV至V(DD)。

产品聚焦

  1. 具备两个完整的ADC功能,可以实现两个通道同时采样和转换。通过编程,每个ADC均可设置为三路完全差分/伪差分对或六路单端输入。两个通道的转换结果可通过独立的数据线同时获得,如果只有一个串行端口可用,则转换结果可通过一条数据线先后获得。
  2. 高吞吐量、低功耗。工作电压为3 V时,AD7266提供1.5 MSPS的吞吐速率,最大功耗为11.4 mW。
  3. AD7266同时提供标准0 V至V(REF)输入范围和2 ×V输入范围。
  4. 无流水线延迟。该器件采用两个标准逐次逼近型ADC,通过CS输入和一次性转换控制能够精确控制采样时间。

AD7266数据手册:

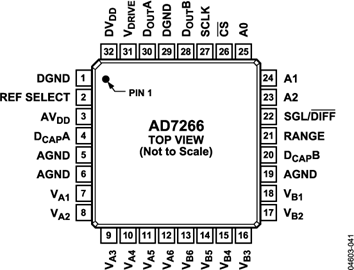

AD7266引脚功能、电路图:

AD7266
