产品详情

AD7304/AD7305均为四通道、8位DAC，采用+3 V至+5 V或±5 V单电源供电。AD7304具有一个串行接口，AD7305则具有一个并行接口。内部精密缓冲具有轨到轨摆幅。基准电压输入范围同时包括两个供电轨，能够提供正或负满量程输出电压。保证工作电压范围为+2.7 V、+5.5 V至±5 V，采用+3 V电源时功耗小于9 mW。满量程电压输出由所施加的外部基准输入电压决定。轨到轨V(REF)输入至DAC V(OUT)允许将满量程电压设置为正电源电压V(DD)、负电源电压V(SS)或二者之间的任何值。

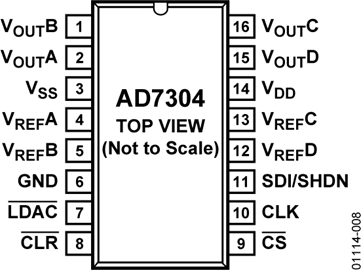

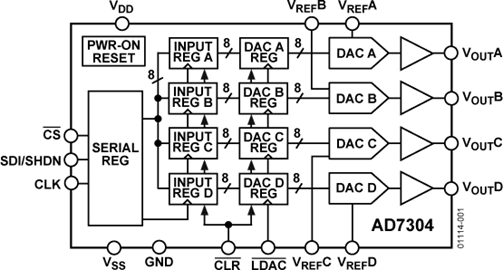

AD7304的双缓冲串行数据接口利用数据输入(SDI)、时钟(CLK)和芯片选择(CS) 引脚，提供高速、三线式、SPI和微控制器兼容型输入。

并行输入AD7305采用标准地址解码及WR控制线路，将数据载入输入寄存器。双缓冲架构允许所有四个输入寄存器预载入新值，然后由一个LDAC控制选通将所有新数据复制到DAC寄存器中，从而更新模拟输出值。采用+5.5 V以下电源供电时，AD7305还与广受欢迎的业界标准器件AD7226引脚兼容。

通电时，内部上电复位功能使两款器件均处于零电平状态。将AD7304上的SDI/SHDN引脚和AD7305上的A0/SHDN地址引脚设为三态，就可以激活这两款器件的关断(SHDN)功能，此时功耗为40 µA。AD7304/AD7305的额定温度范围为-40°C至+85°C扩展工业温度范围和-40°C至+125°C汽车应用温度范围。
