产品详情

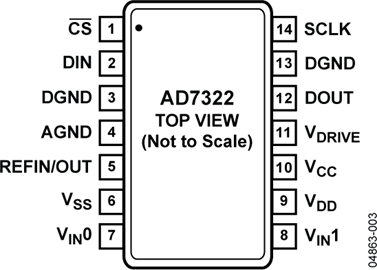

AD7322*是一款基于iCMOS（工业CMOS）工艺的双通道、12位带符号位的逐次逼近型ADC。 iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，能开发工作在33V高电压下的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。

AD7322可输入真双极性模拟信号，它有四种软件可选输入范围：±10 V、±5 V、±2.5 V和0至+10 V。每个模拟输入通道支持独立编程，可设为四个输入范围之一。 AD7322中的模拟输入通道可通过编程设为单端、真差分或伪差分三种模式。

该ADC内置一个2.5 V的基准电压，也可采用支持外部基准。如果在REFIN/OUT引脚上施加3V基准电压，AD7322则可接受±12 V真双极性模拟输入。对于±12V输入范围，需采用最低±12V的V(DD)和 V(SS) 电源。该ADC配有一个高速串行接口，最高呑吐量可达1 MSPS。

**受美国专利第6,731,232.号保护。

产品聚焦

1. AD7322可输入真双极性模拟信号，±10V、±5V、±2.5V和0V至10V单极信号
2. 两个模拟输入可配置为两个单端输入、一个真差分输入或一个伪差分输入
3. 1 MSPS串行接口。 SPI -/QSPI -/DSP-/MICROWIRE -兼容接口
4. 低功耗：最大30 mW（呑吐量为1 MSPS时）
5. 通道序列器
