AD7327

500 kSPS、8通道、软件可选的真双极性输入、12位(带符号位)A/D转换器

AD7327产品信息:

概览

优势和特点

  • 12位(带符号位)SAR ADC
  • 真双极性输入范围
  • 可通过软件选择输入范围
  • ±10 V、±5 V、±2.5 V、0 V至+10 V
  • 吞吐速率:500 ksps
  • 8个带通道序列器的模拟输入通道
  • 支持单端、真差分和伪差分模拟输入
  • 欲了解更多特性,请参考数据手册
AD7327-EP支持防务和航空航天应用(AQEC标准)
  • 下载 AD7327-EP数据手册 (pdf)
  • 军用温度范围: -55℃至+125℃
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14636 DSCC图纸号

产品详情

AD73271是一款8通道、12位(带符号位)逐次逼近型ADC,采用iCMOS(工业CMOS)工艺设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同,iCMOS组件不但可以输入双极性信号,同时还能提升性能,大幅降低功耗并减小封装尺寸。

AD7327可输入真双极性模拟信号,它有四种软件可选输入范围:±10 V、±5 V、±2.5 V和0至10 V。每个模拟输入通道支持独立编程,可设为四个输入范围之一。AD7327中的模拟输入通道可通过编程设为单端、真差分或伪差分三种模式。

该ADC内置一个2.5 V的基准电压,也可采用外部基准。如果在REF(IN/OUT)引脚上施加3V基准电压,AD7327则可接受± 12V真双极性模拟输入。对于± 12V输入范围,需采用最低±12V的V(DD)和V(SS)电源。

产品特色

  1. AD7327可输入真双极性模拟信号,±10 V、±5 V、±2.5 V和0 V至10 V单极性信号。
  2. 8个模拟输入可配置为8个单端输入、4个真差分输入、4个伪差分输入或7个伪差分输入。
  3. 该ADC配有一个高速串行接口,最高呑吐速率可达500 kSPS。
  4. 低功耗:18 mW(最大呑吐速率为500 kSPS时)
  5. 通道序列器。

AD7327数据手册:

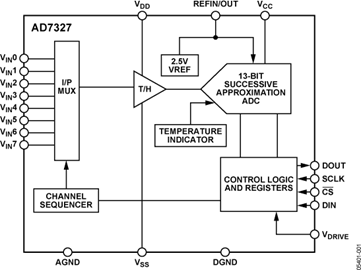

AD7327引脚功能、电路图:
