AD7329

1 MSPS、8通道、软件可选的真双极性输入、12位(带符号位)A/D转换器

AD7329产品信息:

概览

优势和特点

  • 12位带符号位SAR ADC
  • 接受真双极性模拟输入
  • 软件可选输入范围:
    ±10V, ±5V, ±2.5V, 0 至10 V
  • 八个带通道序列器的模拟输入通道
  • 支持单端、真差分和伪差分模拟输入三种模式
  • 高阻抗模拟输入
  • 低功耗:21 mW
  • 高速串行接口:SPI/QSPI/MICROWIRE兼容
  • Mux(OUT) 和ADC(IN)引脚支持独立访问Mux和ADC
  • i CMOS 工艺技术
  • 24引脚TSSOP封装


产品详情

AD7329 是一款8通道、12位带符号位的逐次逼近型ADC。该ADC配有一个高速串行接口,最高呑吐量可达1 MSPS,还配有另一个高速串行接口,最高呑吐量可达250 kSPS。


AD7329 可输入真双极性模拟信号,它有四种软件可选范围:±10V、±5V、±2.5V和0至10V。各模拟输入通道均支持独立编程,通过设定范围寄存器中的相应位即可设为四个输入范围之一。


模拟输入通道可配置为单端、全差分或伪差分三种模式之一。模拟输入则通过专门的控制寄存器位进行配置。


该ADC内置一个2.5 V的基准电压,也可采用外部基准。如果在REF(IN/OUT) 引脚上施加3V外部基准电压,该ADC则可处理±12V真双极性模拟输入范围。对于此±12V输入范围,需采用±12V的V(DD)和V(SS)电源。


AD7329配有多路复用器输出引脚和ADC输入引脚。通过这些引脚,必要时,用户可在多路复用器和ADC之间插入缓冲器、差分放大器或抗混叠滤波器,这就意味着,AD7329中的全部八个模拟输入只需要一个驱动器。


AD7329支持多种省电模式,可通过减少呑吐量降低功耗水平。


产品聚焦

  1. AD7329可输入真双极性模拟信号,±10V、±5V、±2.5V和0至10V单极信号。
  2. 八个模拟输入可配置为8个单端输入、4个真差分输入、4个伪差分输入或7个伪差分输入。
  3. SPI/QSPI/DSP/MICROWIRE 兼容接口。
  4. 低功耗:TBD
  5. 通道序列器

AD7329数据手册:

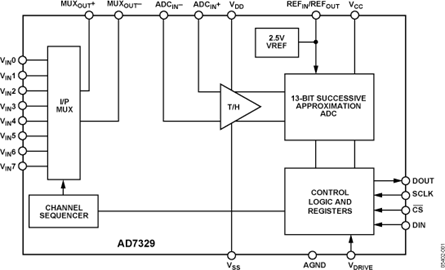

AD7329引脚功能、电路图:

使用单个ADC驱动器的八通道数据采集系统

AD7329八通道、12位带符号位、1 MSPS ADC具有真双极性输入,以及四个可独立编程的软件选择输入范围:±4×VREF、±2×
