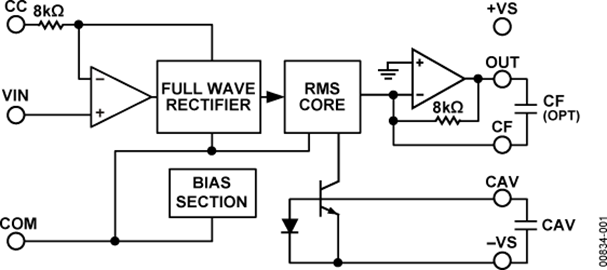

AD736是一款低功耗、精密、单芯片真RMS-to-DC转换器。它经过激光调整，采用正弦波输入时最大误差为±0.3 mV ±读数的0.3%。此外，它能以高精度测量广泛的输入波形，包括可变占空比脉冲和三端双向可控硅（相位）控制的正弦波。这款转换器具有低成本和小尺寸特性，因而适合升级许多应用中的非均方根精密整流器性能。与这些电路相比，AD736能以相同或更低的成本提供更高的精度。
AD736可以计算交流和直流输入电压的均方根值。增加一个外部电容时，它也可以作为交流耦合器件工作。这种模式下，即使存在温度或电源电压波动，AD736也能分辨100 μV rms或更低的输入信号电平。对于波峰因数为1至3的输入波形，也同样能保持高精度。此外，在200 mV满量程输入电平，波峰因数可以高达5（测量仅引入2.5%的额外误差）。
AD736内置输出缓冲放大器，提供了极大的设计灵活性。其电源电流仅200 μA，并针对便携式万用表和其它电池供电应用进行了优化。
AD736提供两个信号输入引脚选择：高阻抗FET输入(1012 欧姆)可以直接与高阻抗输入衰减器接口；低阻抗输入(8 k欧姆)可以在+2.8 V、-3.2 V的最低电源电压下工作，同时测量300 mV输入电平。两个输入可以采用单端或差分配置。
AD736具有1%的读数误差带宽，对于20 mV均方根至200 mV均方根的输入幅度，误差带宽超过10 kHz；功耗仅为1 mW。

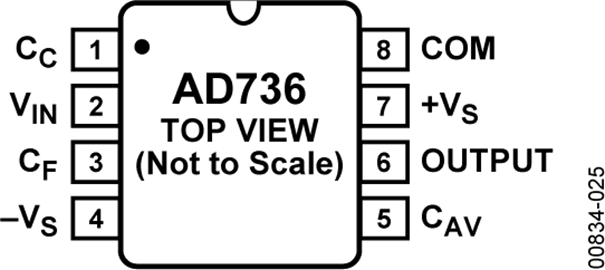

AD736按性能分为四级。AD736J和AD736K级的额定温度范围分别为0°C至+70°C和-20°C至+85°C的商用温度范围。AD736A和AD736B级的额定温度范围为-40°C至+85°C工业温度范围。AD736提供三种低成本、8引脚封装：PDIP、SOIC和CERDIP。
产品特色
1.AD736可以计算各种输入信号的平均整流值、绝对值或真均方根值。
2.AD736执行真均方根测量只需要一个外部元件：一个均值电容。
3.AD736的功耗仅1 mW，适合许多电池供电应用。
4.它提供10(12) 欧姆 的高输入阻抗，与输入衰减器接口时无需外部缓冲器。
5.它还提供低阻抗输入，适合那些要求输入信号高达300 mV均方根，同时采用低电源电压工作的应用。
数据手册，Rev. I，12/12
【用 途】 AC-DC转换器【性能 参数】 采用双列直插式8脚封装，AD736是经过激光修正的单片精密真有效值AC/DC转换器。
AD736在双电源供电时的高阻抗应用电路图
型号：AD736关键字：真有效值, RMS, AC/DC转换器, 测量,AD736简介：随着集成电路的迅速发展 ,近年来出现了各种真有效值AC/DC转换器。美国AD公司的AD736是其中非常典型的一种。它具有准确性高、灵敏度好、测量速率快、频率特性好、输入阻抗高、输出阻抗低、电源范围宽以及功耗低等特点。本文介绍了AD736的工作原理及使用要点 ,给出了以该芯片为核心构成的RMS仪表设计电路下载：点
由AD736构成的真有效值数字电压表电路图(双电源、高阻抗输入)
AD736在双电源供电时的高阻抗应用电路ad736中文资料典型应用电路，该电路中的+Vs与COM、-Vs与COM之间均应并联一只0.1μF的电容以便滤掉该电路中的高频干扰。Cc起隔直作用。
作者：张霖本文以真有效值测量芯片AD736为核心，利用数控滑动变阻器AD5204设计了非常密集且分布均匀的档位，辅之以快速档位确定算法，使得AD736总是工作在响应比较快的状态，在保证精确性的同时提升了仪表的响应速度利用集成有效值测量芯片AD736虽然
摘要：AD736/AD737是AD公司推出的真有效值直流变换器。采用AD736/AD737可以简化仪器的设计，增加信号测量品种，并且灵敏度、精确度也大大改善。本文讨论了真RMS测量技术的工作原理，并给出了AD736/AD737的典型应用电路。 关键词：AD
由AD736构成的真有效值数字电压表电路图(单电源、低阻抗输入)
电流采样电路应用了真有效值转换芯片AD736。主电路输出的电流电压信号经A/ D 转换后送入单片机U20 ，单片机再根据偏差值修改控制量以及实现过压过流保护、故障判断等功能。电流电压采样电路:
把市售的真有效值电压表，做成单片AC有效值-DC转换器，内部主要有绝对值电路，模拟乘法器和除法器。其结构和应用电路见上图、下图。其中，9MΩ，900kΩ，90kΩ，10kΩ构成量程扩展，积分47kΩ和1N4148为过电压保护。Cav平均值电容是求均平方根值用的。Cf反馈电容，输出脉动信号通过Cf反馈到运放的输入，使该运放的交流放大倍数降低
