优势和特点
- 16位、14位或12位双路同步采样SAR ADC
- 单端模拟输入
- 4通道，带2:1多路复用器
- 通道序列器模式
- 高达4 MSPS的高吞吐速率
- SNR（典型值）
- 87.5 dB (AD7386)，VREF = 3.3 V（外部）
- 84 dB (AD7387)，VREF = 3.3 V（外部）
- 73.8 dB (AD7388)
- 93 dB，OSR = 8，VREF = 2.5 V（内部）(AD7386)
- 片内过采样功能
- INL（典型值）
- ±1.5 LSB (AD7386)
- ±0.5 LSB (AD7387)
- ±0.2 LSB (AD7388)
- 分辨率增强功能
- 2.5 V内部基准电压源(10 ppm/°C)（最大值）
- 警报功能
- 温度范围：-40°C至+125°C
- 16引脚、3 mm × 3 mm LFCSP
产品详情

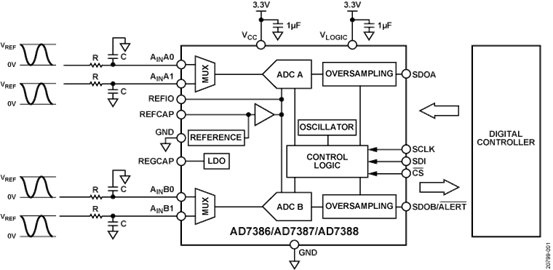

AD7386/ AD7387 / AD7388 分别为16位、14位和12位双路同步采样、高速、逐次逼近寄存器(SAR)、模数转换器(ADC)，采用3.0 V至3.6 V电源供电，吞吐速率高达4 MSPS。模拟输入类型为单端，在CS下降沿进行采样和转换。
AD7386/AD7387/AD7388具有片内时序控制器和集成片内过采样模块，可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者，也可以使用最高3.3 V的外部基准电压源。转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时，AD7386兼容1.8V、2.5V和3.3 V接口。
AD7386/AD7387/AD7388采用16引脚LFCSP封装，额定工作温度范围为-40°C至+125°C。
产品聚焦
- 4通道、双路同步采样ADC。
- 引脚兼容产品系列。
- 4 MSPS高吞吐速率。
- 节约空间的3 mm x 3 mm LFCSP封装。
- 集成过采样模块可提高动态范围和SNR，并降低SCLK速度要求。
- 单端模拟输入。
- 小采样电容可降低放大器驱动负担。
应用
- 电机控制位置反馈
- 电机控制电流检测
- 声纳
- 电能质量
- 数据采集系统
- 掺铒光纤放大器(EDFA)应用
- 同相和正交解调
