AD7467

1.6 V微功耗10位ADC

AD7467产品信息:

概览

优势和特点

  • 额定电压(V(DD)):1.6 V至3.6 V
  • 低功耗:
    典型值0.62 mW(100 kSPS,3 V电源)
    典型值0.48 mW(50 kSPS,3.6 V电源)
    典型值0.12 mW(100 kSPS,1.6 V电源)
  • 高呑吐量:200 kSPS
  • 宽输入带宽:
    71 dB信噪比(30 kHz输入频率)
  • 灵活的功耗/串行时钟速度管理
  • 无流水线延迟
  • 高速串行接口:
    SPI/QSPI /MICROWIRE /DSP兼容
  • 自动省电模式
  • 省电模式:8 nA(典型值)
  • 6引脚SOT-23封装
  • 8引脚MSOP封装

产品详情

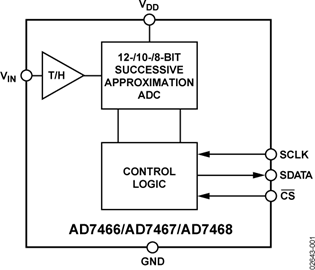

AD7466/AD7467/AD7468分别是12/10/8位高速、低功耗、逐次逼近型模数转换器(ADC),工作电压为1.6V至3.6V单电源,具有低功耗特性,最高呑吐量可达200 kSPS。这些器件均内置一个低噪声、宽带宽采样-保持放大器,可处理3 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。

基准电压从V(DD)获得,从而为ADC提供了最宽的动态输入范围,因此,其模拟输入范围为0至V(DD)。转换速率取决于SCLK。

产品聚焦

  1. 额定电源电压:1.6 V至3.6 V
  2. 12、10和8位ADC,采用SOT-23和MSOP两种封装
  3. 高呑吐量、低功耗,正常工作模式下的最大功耗为0.9 mW(100 kSPS,3 V时)
  4. 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟,通过提高串行时钟速度可缩短转换时间。可在转换完成后自动进入省电模式,从而降低了省电模式下的平均功耗,器件的最大功耗为0.1 µA,省电模式下一般为8 nA
  5. 基准电压从电源获得
  6. 无流水线延迟
  7. 该器件具有一个标准逐次逼近型ADC,可通过/CS输入对转换进行精确控制

应用

  • 电池供电系统
  • 医疗仪器
  • 远程数据采集
  • 隔离数据采集
  • 数据手册, Rev. C, 5/07

    AD7467数据手册:

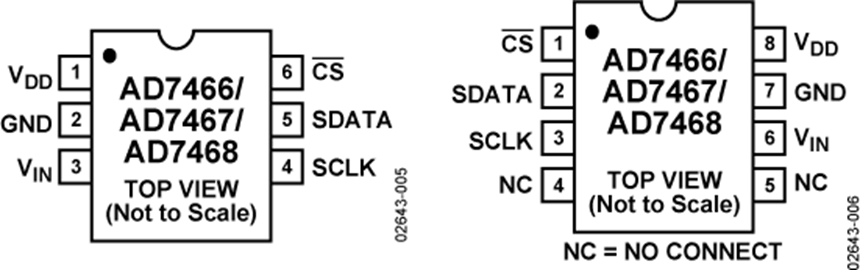

    AD7467引脚功能、电路图:
