产品详情

转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。转换时间取决于SCLK频率。该器件无流水线延迟。

AD7475/AD7495采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。采用3 V电源，呑吐量为1 MSPS时，AD7475的功耗仅为1.5 mA，而AD7495也不过2 mA。采用5 V电源，呑吐量为1 MSPS时，AD7475和AD7495的功耗分别为2.1 mA和2.6 mA。

这些器件的模拟输入范围为0 V至REF IN。AD7475采用2.5 V的外部基准电压，通过REF IN引脚输入，而AD7495则采用2.5 V的片内基准电压。

产品特色

1. AD7475提供1 MSPS的吞吐速率，功耗为4.5 mW。
2. 利用VDRIVE功能实现单电源供电。AD7475/AD7495采用2.7 V至5.25 V单电源供电， 利用VDRIVE功能，串行接口可直接连至独立于VDD的3 V或5 V处理器系统。
3. 灵活的功耗/串行时钟速度管理。 转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。 这些器件还提供关断模式，可在较低吞吐速率下实现高功效， 这样可以降低不转换时的平均功耗。 完全关断时的功耗为1 μA。

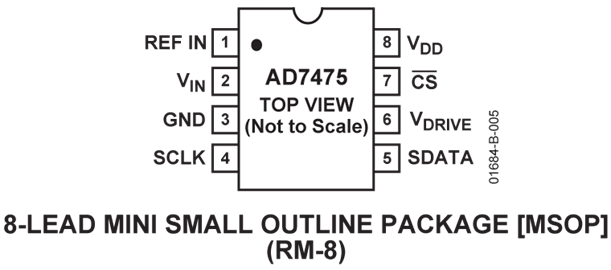

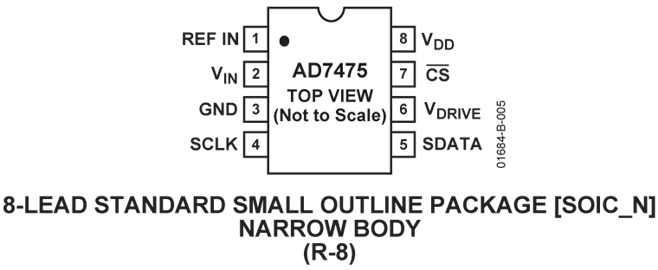

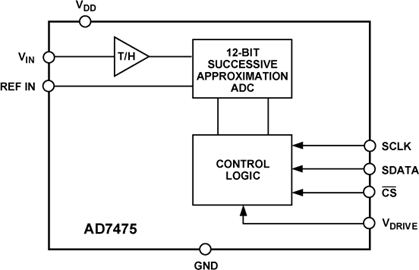

4. 无流水线延迟。 这些器件采用标准逐次逼近型ADC，通过/CS输入与一次性转换控制可实现对采样时间的精确控制。

应用

• 电池供电系统
• 个人数字助理
• 医疗仪器
• 移动通信
• 仪表和控制系统
• 数据采集系统
• 光敏元件
