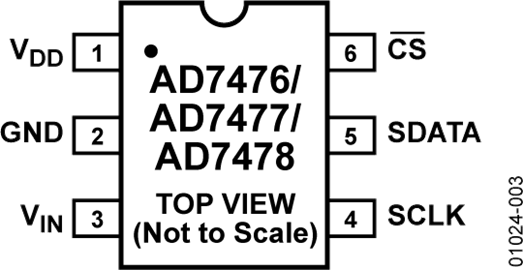

AD7476/AD7477/AD7478分别是12位、10位和8位高速、低功耗逐次逼近型ADC，采用单电源工作，电源电压为2.35V至5.25V，最高吞吐速率可达1 MSPS。每个器件均内置一个低噪声、宽带宽采样保持放大器，可处理6 MHz以上的输入频率。
转换过程和数据采集过程通过/CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在/CS的下降沿进行采样，而转换同时在此处启动。这三款器件均无流水线延迟。
AD7476/AD7477/AD7478采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。基准电压从VDD获得，从而为ADC提供了最宽的动态输入范围，因此，其模拟输入范围为0至V(DD)。转换速率取决于SCLK。
【用 途】 【性能 参数】【互换 兼容】
;;; 本电路利用32通道、14位DAC AD5382的内部多路复用器，使所有32个输出通道均能分别路由至单一输出引脚( MON_OUT)，然后通过外部ADC (AD7476)进行监控。
图1：典型通道监控电路 电路描述图1所示电路利用40通道、14位DACAD5380的内部多路复用器，使所有40个输出通道均能分别路由至单一输出（MON_OUT）引脚，然后通过一个外部ADC （AD7476
然后，通过一个外部ADC (AD7476)来监控该引脚。与单独监控每个通道相比，此方法所需的电路要少得多。 AD5380是一款完整的单电源、40通道、14位DAC。
下图所示的电路图是利用40通道、14位DACAD5380的内部多路复用器，使所有40个输出通道均能分别路由至单一输出（MON_OUT）引脚，然后通过一个外部ADC （AD7476）进行监控。
