AD7490

带序列器的16通道、1 MSPS、12位ADC,采用28引脚TSSOP封装

AD7490产品信息:

概览

优势和特点

  • 高吞吐速率:1 MSPS
  • 额定电压(V(DD)):2.7 V至5.25 V
  • 最大吞吐量时具有低功耗
    • 最大5.4 mW(870 kSPS、3 V电源)
    • 最大12.5 mW(1 MSPS、5 V电源)
  • 16个带序列器的(单端)输入
  • 宽输入带宽:69.5 dB SNR(50 kHz输入频率)
  • 灵活的功耗/串行时钟速度管理
  • 无流水线延迟
  • 高速串行接口,SPI/QSPI /MICROWIRE / DSP兼容
  • 完全关断模式:0.5 μA(最大值)
  • 28引脚TSSOP和32引脚LFCSP封装
  • 通过AEC-Q100汽车应用认证
AD7490-EP支持防务和航空航天应用(AQEC标准)
  • 下载 AD7490-EP数据手册 (PDF)
  • 军用温度范围(-55°C至+125℃)
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/12635 DSCC图纸号

产品详情

AD7490是一款12位高速、低功耗、16通道、逐次逼近型ADC。采用单电源工作,电源电压为2.7 V至5.25 V,最高吞吐量可达1 MSPS。该器件内置一个低噪声、宽带宽采样保持放大器,可处理1 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟信号进行控制,从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。

AD7490采用先进的设计技术,可在高吞吐速率下实现极低的功耗。在最高吞吐量下,采用3 V电源时,AD7490功耗仅为1.8 mA;采用5 V电源时,功耗为2.5 mA。

通过设置控制寄存器中的相关位,ADC的模拟输入范围可在0 V至REFIN输入或0 V至2 × REFIN输入之间选择,可采用标准二进制式或二进制补码输出编码。AD7490具有16个带通道序列器的单端模拟输入,可以通过预先编程选择通道转换顺序。转换时间取决于SCLK频率,此频率同时也用作转换控制的主时钟。

AD7490提供32引脚LFCSP和28引脚TSSOP两种封装。

应用

  • 多通道系统监控
  • 电池供电设备
  • 电力线路监控
  • 数据采集、仪器仪表和过程控制

AD7490数据手册:

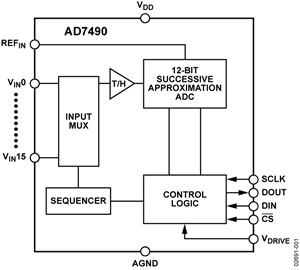

AD7490引脚功能、电路图:

AD7490

【用 途】 【性能 参数】【互换 兼容】
