优势和特点
- 额定电压 V(DD) ：2.7 V至5.25 V
- 低功耗：
最大4.5 mW（1 MSPS，3 V电源）
最大10.5 mW（1 MSPS，5 V电源） - 宽输入带宽： 信噪比：68 dB（300 kHz输入频率
- 灵活的功耗/串行时钟速度管理
- 高吞吐速率： 1 MSPS
| - 无流水线延迟
- 高速串行接口
SPI /QSPI /MICROWIRE /DSP兼容 - 片内基准电压2.5 V（仅AD7495）
- 待机模式： 1 µA（最大值）

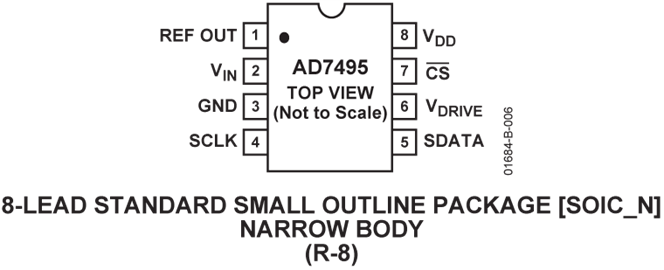

- 8引脚MSOP和SOIC封装
|
产品详情

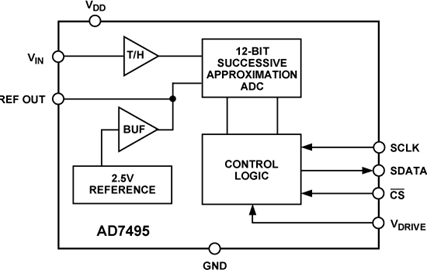

AD7475/AD7495是12位高速、低功耗、逐次逼近型模数转换器(ADC)，工作电压为2.7 V至5.25 V单电源，最高吞吐速率可达1 MSPS。 这些器件内置一个低噪声、宽带宽采样保持放大器，可处理1 MHz以上的输入频率。
转换过程和数据采集过程通过/CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样，而转换同时在此处启动。 转换时间由SCLK频率决定。 该器件无流水线延迟。
AD7475/AD7495采用先进的设计技术，可在高吞吐速率的情况下实现极低的功耗。 采用3 V电源，吞吐速率为1 MSPS时，AD7475的功耗仅为1.5 mA，而AD7495的功耗为2 mA。 采用5 V电源，吞吐速率为1 MSPS时，AD7475和AD7495的功耗分别为2.1 mA和2.6 mA。
这些器件的模拟输入范围为0 V至REF IN。AD7475采用2.5 V的基准电压，从外部施加于REF IN引脚，而AD7495则采用2.5 V的片内基准电压。
产品特色
- AD7475提供1 MSPS的吞吐速率，功耗为4.5 mW。
- 利用VDRIVE功能实现单电源供电。 AD7475/AD7495采用2.7 V至5.25 V单电源供电， 利用V(DRIVE)功能，串行接口可直接连至独立于V(DD)的3 V或5 V处理器系统。
- 灵活的功耗/串行时钟速度管理。 转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。 这些器件还提供关断模式，可在较低吞吐速率下实现较高功效， 这样可以降低不转换时的平均功耗。 完全关断时的功耗为1 μA。
- 无流水线延迟。 这些器件采用标准逐次逼近型ADC，通过/CS输入与一次性转换控制可实现对采样时间的精确控制。
应用
- 电池供电系统
- 个人数字助理
- 医疗仪器
- 移动通信
- 仪表和控制系统
- 数据采集系统
- 光敏元件
