AD7542 数据手册-pdf中文资料-产品介绍及应用电路

AD7542产品信息：

概览

优势和特点
产品详情

优势和特点

分辨率：12位
非线性度：±1/2 LSB T(min) 至 T(max)
低增益漂移：2 ppm/°C（典型值），5 ppm/°C（最大值）
微处理器兼容
完全四象限乘法

快速接口定时
低功耗：40 mW（最大值）
低成本
小尺寸：16引脚DIP和20引脚表贴封装
无闩锁现象（无需肖特基二极管保护）

产品详情

AD7542是一款精密12位CMOS乘法DAC，设计用于与4位或8位微处理器直接接口。

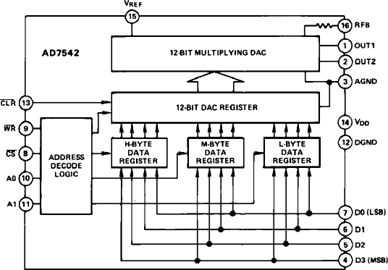

功能框图显示AD7542包括三个4位数据寄存器、一个12位DAC寄存器、地址解码逻辑和一个12位CMOS乘法DAC。数据以三个4位字节形式载入数据寄存器，然后传输到12位DAC寄存器。所有数据加载或数据传输操作都与静态RAM的WRITE周期相同。器件上电时，利用清零输入可将DAC寄存器轻松复位到全0状态。
