只需发送脉冲使CAL引脚变为低电平，便会启动自校准功能。CALOK引脚会显示何时顺利完成校准。校准期间，可以利用输出多路复用器(MUX(OUT))将输出发送至输出范围底部。

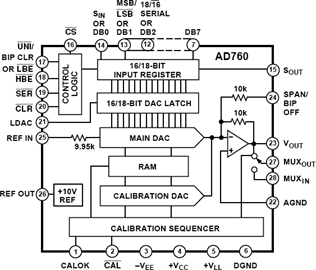

数据可以采用标准二进制、串行数据或双8位字节格式载入AD760。在串行模式下，可以使用16位或18位数据；串行模式输入格式通过引脚选择，可以是MSB优先或LSB优先。通过具有双重功能的三个数字输入引脚（引脚12、13和14）来实现。在字节模式下，用户同样可以定义优先加载高字节还是低字节数据。利用串行输出(S(OUT))引脚，用户能够以菊花链形式连接数个AD760：将通过输入锁存器的数据移位至下一个DAC，从而使多DAC应用所需的控制线路数量最少。双缓冲锁存结构不仅可以消除数据偏斜误差，还能够在多DAC系统中同时更新各DAC。

当CLR选通时，可以利用异步CLR功能将输出清零至负满量程或中量程，具体取决于引脚17的状态。利用数字与模拟电源检测电路，AD760也能在上电时使MUX输出处于预定状态，这对于机器人和工业控制应用特别有利。

ADG760采用28引脚600mil cerdip封装。AQ级的额定温度范围为-40℃至+85℃。
