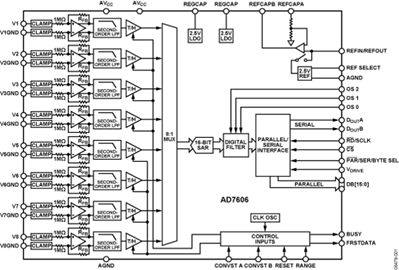

AD7606 / AD7606-6 /AD7606-4 是分别具有 8 个、6 个和 4 个通道的 16 位同步采样模数转换数据采集系统（DAS）。每个器件均包含模拟输入钳位保护、二阶抗混叠模拟滤波器、采样保持放大器、16 位电荷再分配逐次逼近模数转换器 (ADC)、灵活的数字滤波器、2.5 V 基准电压源和基准缓冲区以及高速串行和并行接口。
AD7606/AD7606-6/AD7606-4 采用单一的 5 V 电源供电，可以适应 ±10 V 和 ±5 V 真正双极性输入信号，同时以所有通道都能以高达 200 kSPS 的吞吐速率采样。输入箝位保护电路可以耐受高达 ±16.5 V 的电压。无论使用何种采样频率，AD7606 都有 1 毫欧 模拟输入阻抗。由于采用单电源供电、片内滤波和高输入阻抗，所以无需驱动运算放大器和外部双极性电源。AD7606/AD7606-6/AD7606-4 抗混叠滤波器在 3 dB 时的截止频率为 22 kHz，并在采样速率为 200 kSPS 时，提供 40 dB 的抗混叠抑制。这款灵活的数字滤波器采用引脚驱动，可提高 SNR 并减小 3 dB 带宽。
应用
1.简介1．1 AD7606简介AD7606是16位，8通道同步采样模数数据采集系统。AD7606完全满足电力系统的要求，具有灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。
