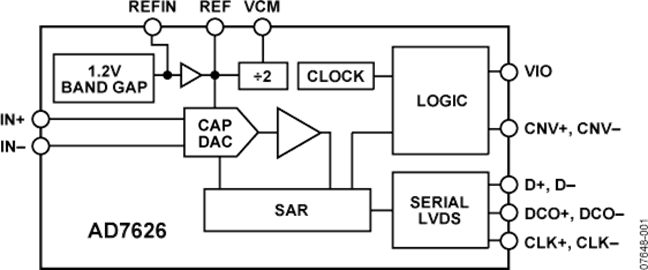

AD7626是一款采用逐次逼近寄存器(SAR)架构的16位、10 MSPS电荷再分配模数转换器(ADC)。SAR架构提供无与伦比的噪音性能（91.5 dB SNR）和线性度（±0.45 LSB INL）。AD7626集成一个高速16位采样ADC、一个内部转换时钟和一个内部缓冲基准源。在CNV边沿，对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V至REF之间、相位相反。基准电压（REF）为4.096 V；它既可以由内部产生，也可以由外部提供。
所有转换结果通过一个低压差分信号(LVDS)自时钟或回波时钟串行接口即可获得，从而减少了外部硬件连接。
AD7626采用32引脚5mm × 5 mm LFCSP封装，工作温度范围为-40°C至+85°C。
应用
图1显示了ADA4932-1、AD7626和相关电路的原理图。在使用的测试电路中，信号源之后配置有2.4 MHz带通滤波器。该带通滤波器能抑制2.4 MHz信号的谐波，并确保只有目标频率的信号能够通过并由ADA4932-1和AD7626进行处理。 图1.ADA4932-1驱动AD7626（未显示去耦和所有连接）
【用 途】 模数转换器【性能 参数】 采用32引脚LFCSP封装，差分输入范围:±4.096V，吞吐量：10MSPS，信噪比(SNR)：91.5dB，16位无失码（积分非线性(INL)：±0.45LSB，差分非线性(DNL)：±0.35LSB），功耗：136mW，SAR架构，无延迟/无流水线延迟，16位分辨率、无失码，零点误差：±
