AD7651

16位、100 kSPS、内置基准电压源的PulSAR 单极性ADC

AD7651产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 2.5 V内部基准电压：
    典型漂移量为3 ppm/°C
  • 吞吐量：100 kSPS
  • 16位分辨率
  • 模拟输入电压范围：0 V至2.5 V
  • 无流水线延迟
  • 并行和串行5 V/3 V接口
  • SPI /QSPI /MICROWIRE /DSP 兼容
  • 采用5 V单电源供电
  • 功耗：
    无REF时的典型值为15 mW，
    25 µW @ 100 SPS
    有REF时典型值为25 mW
  • 省电模式：7µW（最大值）
  • 封装：
    48引脚四方扁平封装（LQFP）
    48引脚芯片级封装（LFCSP）
  • 与PulSAR 此系列ADC引脚兼容

产品详情

AD7651是一款16位、100 kSPS、电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源、纠错电路，以及串行和并行系统接口端口。

该器件采用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；提供48引脚LQFP或微型48引脚LFCSP两种封装；工作温度范围为-40°C至+85°C。


应用

  • 数据采集
  • 仪器仪表
  • 数字信号处理
  • 频谱分析
  • 医疗仪器
  • 电池供电系统
  • 过程控制

AD7651数据手册：

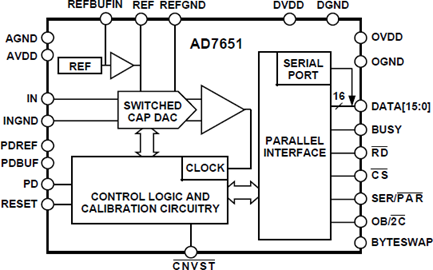

AD7651引脚功能、电路图：

AD7651

【用　途】 【性能 参数】【互换 兼容】
