产品详情

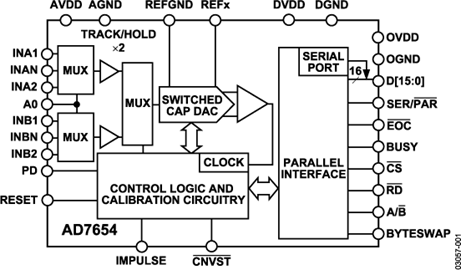

AD7654是一款低成本、同步采样、双通道、16位、电荷再分配SAR模数转换器，采用5 V单电源供电。 该器件内置两个低噪声、宽带宽、可同步采样的采样/保持放大器、一个16位高速采样ADC、一个内部转换时钟、纠错电路以及串行和并行系统接口端口。 每个采样保持放大器前方都含一个多路复用器，以提供4通道输入ADC。 A0多路复用器控制输入允许选择同步采样输入对INA1/INB1（A0 = 低）或INA2/INB2（A0 = 高）。 该器件具有两种采样模式：一种是极高采样速率模式（正常模式）；一种是低功耗模式（脉冲模式），适用于低功耗应用，其功耗与吞吐量呈比例关系。 工作温度范围为-40°C至+85°C。

应用

• 交流电机控制
• 3相功率控制
• 4通道数据采集
• 不间断电源
• 通信

产品特色

• 同步采样。
• AD7654具有两个采样保持电路，支持同步采样。 它提供四个通道的输入。
• 高吞吐量。
• AD7654是一款集成内部纠错电路的500 kSPS、电荷再分配、16位SAR ADC。
• 出色的积分非线性(INL)且无失码。
• AD7674的最大积分非线性度为3.5 LSB，且16位无失码。
• 单电源供电。
• AD7654采用5 V单电源供电。 在脉冲模式下，其功耗会随吞吐量降低而减少。
• 串行或并行接口。
• 多功能并行或双线串行接口配置，与3 V和5 V逻辑兼容。
