AD7661

16位、100 kSPS、内置基准电压的PulSAR 单极性ADC

AD7661产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 2.5 V内部基准电压：
    典型漂移量为3 ppm/°C
    最大漂移：15 ppm/°C
  • 吞吐量：100 kSPS
  • 积分非线性（INL）：最大值±2.5 LSB（满量程的±0.0038%）
  • 16位分辨率、无失码
  • S/（N+D）：88 dB（20 kHz，最大值）；总谐波失真（THD）：-96 dB（20 kHz，最大值）
  • 模拟输入电压范围：0 V至2.5 V
  • 无流水线延迟
  • 并行和串行5 V/3 V接口
  • SPI /QSPI /MICROWIRE /DSP 兼容
  • 采用5 V单电源供电
  • 功耗：
    典型值为16 mW，无基准电压、1 kSPS时为160 µW；
    有基准电压时的典型值为40 mW
  • 封装：
    48引线四方扁平封装（LQFP）
    48引线芯片级封装（LFCSP）
    与PulSAR 此系列ADC引脚兼容

产品详情

AD7661是一款16位、100 kSPS、电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压、纠错电路，以及串行和并行系统接口。


该器件使用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；可提供48引脚LQFP和48引脚小型LFCSP两种封装；工作温度范围为-40°C至+85°C。



应用

  • 数据采集
  • 仪器仪表
  • 数字信号处理
  • 频谱分析
  • 医疗仪器
  • 电池供电系统
  • 过程控制

AD7661数据手册：

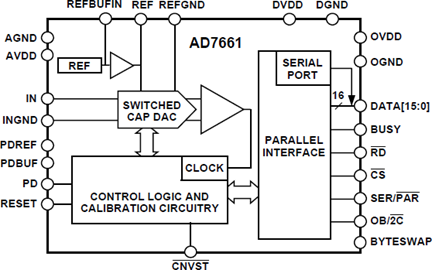

AD7661引脚功能、电路图：

AD7661

【用　途】 【性能 参数】【互换 兼容】
