AD7685

16位、250kSPS PulSAR ADC,采用MSOP/QFN封装

AD7685产品信息:

概览

优势和特点

  • 16位分辨率、无失码
  • 吞吐速率:250 kSPS
  • 积分非线性(INL):典型值±0.6 LSB,最大值±2 LSB(FSR的±0.003%)
  • 信纳比(SINAD):93.5 dB(20 kHz时)
  • 总谐波失真(THD):-110 dB(20 kHz时)
  • 伪差分模拟输入范围:0 V至VREF(VREF最高为VDD)
  • 无流水线延迟
  • 单电源工作:2.3 V至5.5 V,逻辑接口电压:1.8 V至5 V
  • 串行接口:SPI /QSPI /MICROWIRE /DSP兼容
  • 以菊花链形式连接多个ADC、忙闲指示功能
  • 功耗
    1.4 μW (2.5 V/100 SPS)
    1.35 mW (2.5 V/100 kSPS)、4 mW (5 V/100 kSPS)
  • 待机电流:1 nA

产品详情

AD7685是一款16位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5.5 V单电源(VDD)供电。该器件内置一个低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CNV上升沿,该器件对IN+与IN-之间的模拟输入电压差进行采样,范围从0 V至REF。基准电压(REF)由外部提供,最高可设置为电源电压,

其功耗和吞吐量呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连结到单三线式总线上,或提供一个可选的繁忙指示。采用独立电源VIO时,该器件与1.8V、2.5V、3V或5V逻辑兼容。

AD7685采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为-40°C至+85°C。

应用

  • 电池供电设备
  • 医疗仪器
  • 移动通信
  • 个人数字助理(PDA)
  • 数据采集
  • 仪器仪表
  • 过程控制

AD7685数据手册:

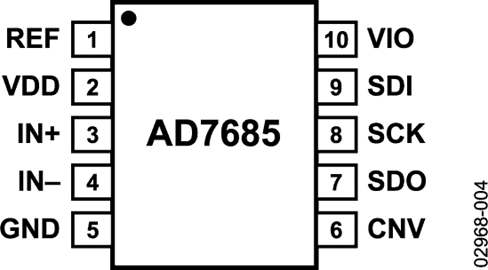

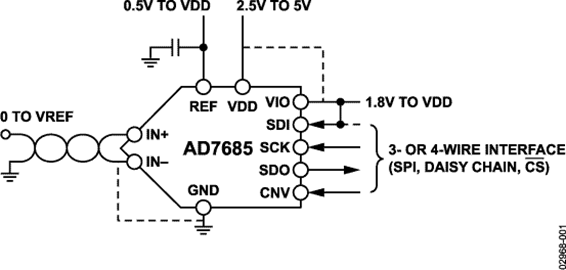

AD7685引脚功能、电路图:

AD7685

【用 途】 【性能 参数】【互换 兼容】

ADI数字可设置增益仪表放大器AD8253增益达1000_模拟技术

此外,AD8253非常适合与高性能ADC匹配工作,例如ADI公司的AD7621,AD7671,AD7674,AD7677,AD7678,AD7679,AD7685,AD7612和AD7946以及AD7947

ADIAD7685高性能过程控制模拟前端解决方案

ADI公司的AD7685是16位电荷重新分布逐次逼近模数转换器(ADC),单电源2.3V-5.5V工作,包括有不丢失码的低功耗高速16位取样ADC,内部转换时钟,以及多功能串口.吞吐量250kSPS,

ADI数字可设置增益仪表放大器AD8253增益达1000

此外,AD8253非常适合与高性能ADC匹配工作,例如ADI公司的AD7621,AD7671,AD7674,AD7677,AD7678,AD7679,AD7685,AD7612和AD7946以及AD7947PulSAR

一种数模信号转换的几个步骤

虽然AD7685很容易驱动,但驱动放大器需要满足

ADI新款ADC驱动器具有电平转换功能

0V信号转换成0至4V输入电平,15MHz AD8275特别适用于驱动较高速度的16位逐次逼近(SAR)型转换器,包括ADI的AD7685 SAR ADC。此新款

电流隔离、双通道、16位、同步采样、菊花链连接的数据采集系统 (CN0194

16位PulSAR ADC AD7685 是一款多功能器件,支持通过菊花链监控多个通道。

模拟器件开发高压设备用A-D转换器的差分放大器IC

因此,适用于驱动该公司逐次比较型A-D转换器"AD7685"

具有电平转换功能的ADC驱动器AD8275(ADI

通过将±10V信号转换成0至4V输入电平,15MHz AD8275特别适用于驱动较高速度的16位逐次逼近(SAR)型转换器,包括ADI的AD7685 SAR ADC。此新款放大器可以配置成差分输
