AD7687

16位、1.5 LSB INL、250 kSPS PulSAR 差分ADC,采用MSOP/QFN封装

AD7687产品信息:

概览

优势和特点

  • 16位分辨率、16位无失码
  • 吞吐速率:250 kSPS
  • 积分非线性(INL): 典型值±0.4 LSB,最大值±1.5 LSB(FSR的±23 ppm)
  • 动态范围: 96.5 dB
  • SNR: 95.5 dB (20 kHz)
  • 总谐波失真(THD): -118 dB (20 kHz)
  • 真差分模拟输入范围:
    • ±V(REF)
    • 0 V 至 V(REF) (两个输入上的V(REF)均可高达VDD)
  • 无流水线延迟
  • 采用2.3 V至5.5 V单电源供电,提供1.8 V/2.5 V/3 V/5 V逻辑接口
  • 欲了解更多特性,请参考数据手册




产品详情

AD7687是一款16位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5.5 V单电源(VDD)供电。该器件内置一个极低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口,还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿,该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V至REF之间、相位相反。基准电压(REF)由外部提供,最高可设置为电源电压。


功耗和吞吐量呈线性变化关系。


SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式联结到单根三线式总线上,并提供一个可选的忙闲指示。采用独立电源VIO时,该器件与1.8V、2.5V、3V或5V逻辑兼容。


AD7687采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为-40°C至+85°C。


应用

  • 电池供电设备
  • 数据采集
  • 仪器仪表
  • 医疗仪器
  • 过程控制



  • AD7687数据手册:

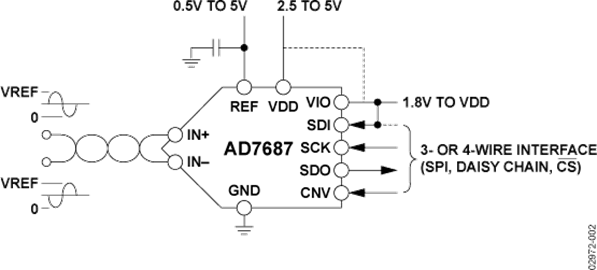

    AD7687引脚功能、电路图:
