AD7688

500 KSPS、16位差分PULSAR ADC,采用µ SOIC或QFN封装

AD7688产品信息:

概览

优势和特点

  • 16位分辨率、16位无失码
  • 吞吐量:500 kSPS
  • 积分非线性(INL):±0.4 LSB(典型值),±1.5 LSB(最大值)
  • S/(N+D): 95 dB @ 20 kHz
  • 功耗:
    4 mW @ 100 kSPS
    4 µW @ 100 SPS
  • 真差分模拟输入范围: ±V(REF) 0 V ~ V(REF) (两个输入脚的V(REF) 最高为VDD)
  • 无流水线延迟
  • 单电源工作:5 V,逻辑接口电压1.8 V至5 V
  • 多个ADC以菊花链形式联接、且提供忙闲指示功能
  • 串行接口:SPI/QSPI/Wire/DSP兼容
  • µSOIC封装(µSO8尺寸)和3 mm x 3 mm QFN封装(LFCSP)(SOT23尺寸)
  • 与AD7685、AD7686、AD7687引脚兼容


产品详情

AD7688是一款16位、500 kSPS、电荷再分配、逐次逼近型模数转换器(ADC),采用5 V单电源(VDD)供电。该器件内置一个极低功耗、高速、16位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口,还集成了一个低噪声、宽带宽、极短孔径延迟的采样保持电路。在CNV上升沿,该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V至REF之间、相位相反。基准电压(REF)由外部提供,最高可设置为电源电压。


功耗和吞吐量呈线性变化关系。


SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连结到单三线式总线上,并提供一个可选的忙闲指示。采用独立电源VIO时,该器件与1.8V、2.5V、3V或5V逻辑兼容。


AD7688采用10引脚µSOIC封装或10引脚QFN封装(CSP芯片级封装),工作温度范围为-40°C至+85°C。


应用
- 电池供电设备
- 医疗仪器
- 移动通信
- 个人数字助理
- 数据采集
- 仪器仪表
- 医疗仪器
- 过程控制



AD7688数据手册:

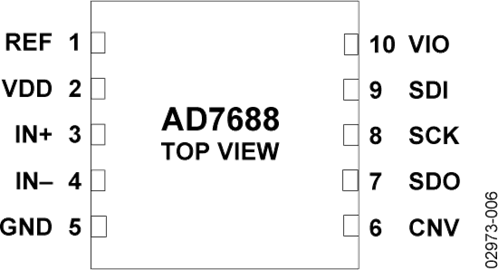

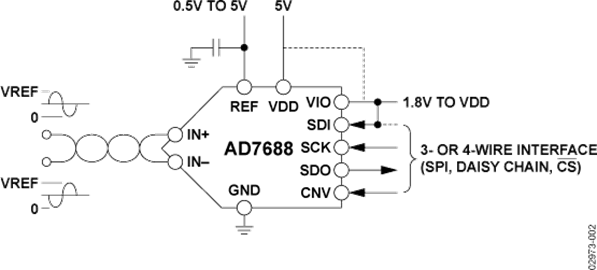

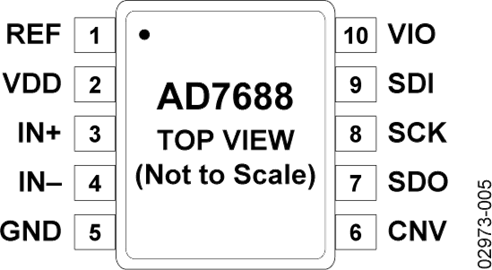

AD7688引脚功能、电路图:
