产品详情

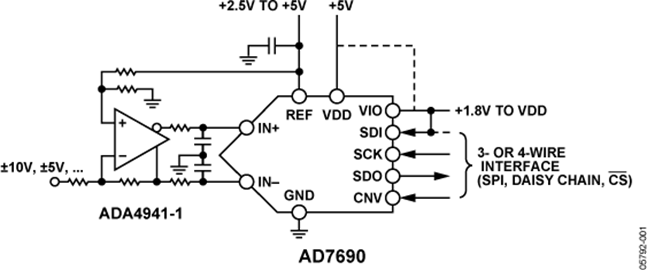

AD7690是一款18位、逐次逼近型模数转换器（ADC），采用单电源（VDD）供电。它内置一个低功耗、高速、18位不失码的采样ADC、一个内部转换时钟和一个多功能串行接口。在CNV上升沿，AD7690对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅为0 V到REF，相位相反。基准电压（REF）由外部提供，最高可以设置为电源电压。

AD7690的功耗和吞吐量呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。它采用独立的VIO电源，与1.8V、2.5V、3V或5V逻辑兼容。

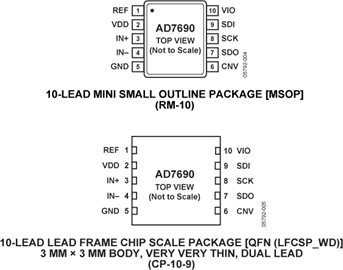

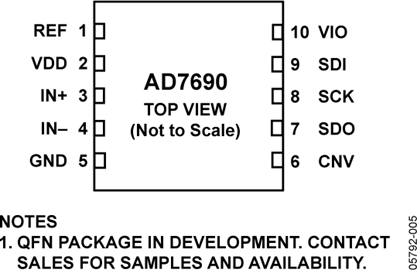

AD7690采用10引脚MSOP封装或10引脚QFN （LFCSP）封装，工作温度范围为-40°C 至 +85°C。

应用

数据手册, Rev. A, 3/07
