AD7691

18位、1.5 LSB INL、250 kSPS PulSAR 差分ADC,采用MSOP或QFN封装

AD7691产品信息:

概览

优势和特点

  • 18位分辨率、无失码
  • 吞吐速率: 250 kSPS INL
  • ±0.75 LSB(典型值)
  • 最小值/最大值:±1.5 LSB(-40°C至+85°C时)
  • 最小值/最大值:-2.7 LSB/+2 LSB(-55°C至+105°C时) 动态范围: 102 dB(典型值)
  • 过采样动态范围: 125 dB (1 kSPS) 无噪声分辨率: 20位(1 kSPS)
  • 有效分辨率: 22.7位(1 kSPS)
  • 欲了解更多特性,请参考数据手册
AD7691-EP支持防务和航空航天应用(AQEC标准)
  • 下载 AD7691-EP 数据手册 (pdf)
  • 军用温度范围:
    -55°C至 +105°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/14632-01XE DSCC图纸号

产品详情

AD7691是一款18位、电荷再分配、逐次逼近型模数转换器(ADC),采用2.3 V至5 V单电源(VDD)供电。该器件内置一个低功耗、高速、18位无失码采样ADC、一个内部转换时钟和一个多功能串行接口端口。在CNV上升沿,该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅通常在0 V和REF之间,相位相反。基准电压REF由外部提供,并且可以设置为电源电压。


功耗和吞吐速率呈线性变化关系。


SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连结到一个三线式总线上,并提供一个可选的繁忙指示。采用独立的VIO电源时,该器件与1.8V、2.5V、3V或5V逻辑兼容。


AD7691采用10引脚MSOP封装或10引脚QFN(LFCSP)封装,工作温度范围为-40°C至+85°C。


应用

  • 电池供电设备
  • 数据采集
  • 地震数据采集系统
  • 仪器仪表
  • 医疗仪器


  • AD7691数据手册:

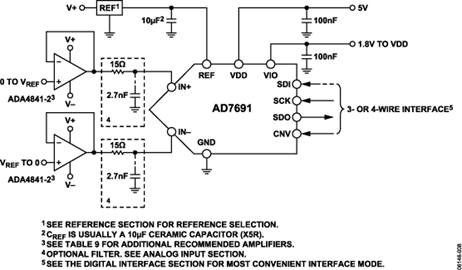

    AD7691引脚功能、电路图:

    AD7691

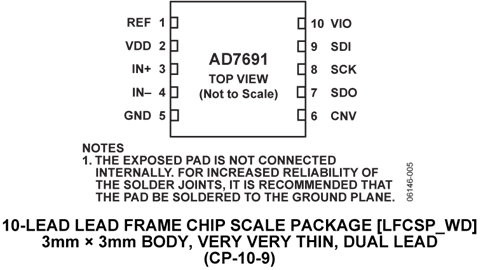

    【用 途】 差分ADC【性能 参数】  AD7691采用10引脚MSOP或10引脚QFN (LFCSP)封装。  封装引脚图:【互换 兼容】

    优化18位、250 kSPS、PulSAR测量电路的交流性能 (CN0261

    该电路以AD7691为中心,后者是一款PulSAR系列低功耗ADC(2.5 V、100 kSPS时为1.35 mW)。该ADC由超低失真、超低噪声放大器AD8597直接驱动,其基准
