AD7693

16位、±0.5 LSB、500 kSPS PulSAR 差分ADC,采用MSOP/QFN封装

AD7693产品信息:

概览

优势和特点

  • 16位分辨率、无失码
  • 吞吐速率:500 kSPS
  • INL/DNL:典型值±0.25 LSB,最
    大值±0.5 LSB(FSR的±8 ppm)
  • 动态范围:96.5 dB
  • 信纳比(SINAD):96 dB(1
    kHz)
  • 总谐波失真(THD):-120 dB(1 kHz)
  • 真差分模拟输入范围:±VREF 0 V
    至 VREF(两个输入上的VREF均可
    高达VDD)
  • 无流水线延迟
  • 采用5 V单电源供电,提供1.8
    V/2.5 V/3 V/5 V逻辑接口
  • 串行接口SPI /QSPI
    /MICROWIRE /DSP兼容
  • 以菊花链形式连接多个ADC,可
    选忙闲指示
  • 功耗:40 nJ/转换
    40 μW @ 5 V/1 kSPS
    4 mW @ 5 V/100 kSPS
    18 mW @ 5 V/500 kSPS

产品详情

AD7693是一款16位、逐次逼近型模数转换器(ADC),采用单电源(VDD)供电。它内置一个低功耗、高速、16位无失码的采样ADC、一个内部转换时钟和一个多功能串行接口端口。基准电压(V(REF))由外部提供,最高可以设置为电源电压VDD。在CNV上升沿,该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V 到 V(REF)之间,大约为V(REF)/2,相位相反。

功耗和吞吐速率呈线性变化关系。


SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上,并提供一个可选的忙闲指示。采用独立的VIO电源时,该器件与1.8V、2.5V、3V或5V逻辑兼容。


AD7693采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为-40°C至+85°C。


应用

  • 电池供电设备
  • 数据采集
  • 地震数据采集系统
  • DVM 仪器仪表
  • 医疗仪器


  • AD7693数据手册:

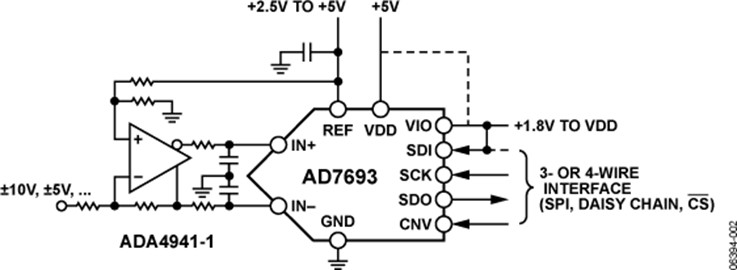

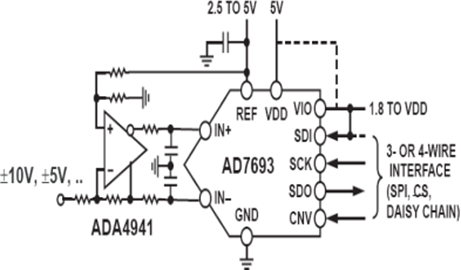

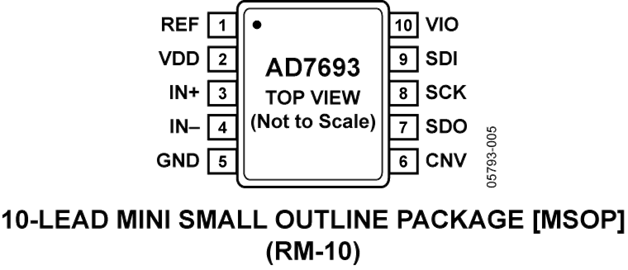

    AD7693引脚功能、电路图:

    AD7693

    【用 途】 【性能 参数】【互换 兼容】
