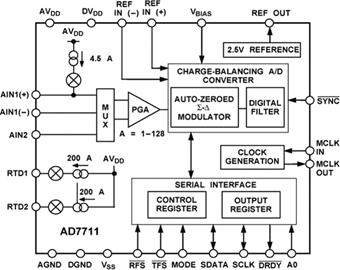

AD7711是一款适合低频测量应用的完整模拟前端，可直接接受来自传感器的低电平信号，并产生串行数字输出。它采用西格马-得尔塔转换技术，可实现最高24位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和建立时间进行调整。
该器件具有一个差分模拟输入、一个单端模拟输入和一个差分基准电压输入。一般而言，其中一个输入通道将用作主通道，而另一个通道将用作辅助输入，用来定期检测第二电压输入。如果模拟输入上的输入信号高于-30 mV，则该器件可采用单电源供电（将V(SS)引脚与A(GND)相连）。将V(SS)引脚接负电压时，该器件可转换低至-V(REF)的输入信号。该器件提供两个电流源，可用来在三线式和四线式RTD配置中提供激励。因此，AD7711能处理单通道或双通道系统的信号调节和转换。
AD7711适合基于微控制器的智能系统应用。利用双向串行端口，可在软件中进行增益设置、信号极性选择、输入通道选择和RTD电流控制配置。AD7711含有自测量校准、系统校准和后台校准选项，同时允许用户读取和写入片内校准寄存器。
CMOS构造可确保低功耗，软件可编程省电模式则将待机功耗降至仅7 mW（典型值）。该器件提供两种封装：24引脚、0.3英寸宽、塑料密封双列直插式封装（DIP）和24引脚小形集成封装（SOIC）。
摘要 介绍一种高分辨率的双路A/D转换器AD7711，能满足双路A/D采样要求。内容包括AD7711的特点，内部寄存器结构和外部接口，并详细阐述了数据采集系统中AD7711与单片机AT89S8252的接口技术，包括硬件接口电路和软件程序设计及其注意事项。关键词 A/D转换器AD7711 单片机AT89S
【用 途】 模/数转换器 【性能 参数】单或双电源,2通道24位取样精度,增益=1～128dB,1000Hz输出数据速率,具有读写校准。
AD7711管脚图
REF+是AD7711进行AD转换的参考正基准电源，REF+的安全电压是VSS-～AVDD的任意电压，在使用中应注意REF+的接入电压大于模拟输入量和编程放大倍数的乘积，否则将出现全1的转换结果。
