AD7713

内置匹配RTD电流源的CMOS、低功耗24位西格马-得尔塔型信号调理ADC

AD7713产品信息:

概览

优势和特点

  • 电荷平衡ADC
    - 24位无失码
    - ±0.0015%非线性度
  • 内置可编程滤波截止的低通滤波器
  • 读/写校准系数
  • 双向微控制器串行接口
  • 3通道可编程增益前端
    - 增益范围:1至128
    - 2个差分输入
    - 1个单端高电压输入
  • 单电源供电
  • 低功耗(典型值3.5 mW),
    带省电模式(典型值150 µW)


产品详情

AD7713是一款适合低频测量应用的完整模拟前端,可直接接受来自传感器的低电平信号,也可接受高电平信号(4 × V(REF) ),并产生串行数字输出。它采用西格马-得尔塔转换技术,可实现最高24位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程,以便对滤波器截止和建立时间进行调整。


该器件具有两个差分模拟输入、一个单端高电平模拟输入和一个差分基准电压输入,可采用单电源供电(+5 V AV(DD)和DV(DD))。该器件提供两个电流源,可用来在三线式和四线式RTD配置中提供激励。因此,AD7713能处理单通道、双通道或三通道系统所有的信号调节和转换。


AD7713非常适合基于微控制器的智能系统应用。利用双向串行端口,可在软件中进行增益设置、信号极性选择和RTD电流控制配置。AD7713包含自校准、系统校准和后台校准选项,同时允许用户读取和写入片内校准寄存器。


CMOS构造可确保低功耗,硬件可编程省电模式则将待机功耗降至仅150 µW(典型值)。该器件提供两种封装:24引脚、0.3英寸宽、塑料密封双列直插式封装(DIP)和24引脚小形集成封装(SOIC)。



AD7713数据手册:

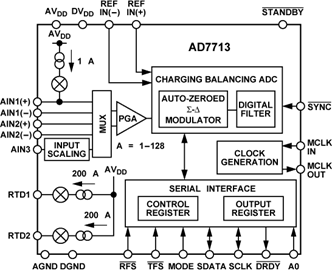

AD7713引脚功能、电路图:

AD7713

AD7713的AD公司的24位∑-Δ型模数据转换,该芯片线性度好,转换精度高,并具有校准方式多、数据转换率可程控、功耗低(动态工作方式下的功耗典型值为3.5mW,掉电方式下为35μW)等特点,非常适合于高精度

24位模数转换器AD7713及其应用

AD7713的AD公司的24位∑-Δ型模数据转换,该芯片线性度好,转换精度高,并具有校准方式多、数据转换率可程控、功耗低(动态工作方式下的功耗典型值为3.5mW,掉电方式下为35&AD7713为24脚DIP结构封装,有3个模拟输入通道
