该器件具有两个缓冲差分可编程增益模拟输入和一个差分基准电压输入，采用+5 V单电源供电。它接受四种单极性模拟输入范围：0 mV至+10 mV、+20 mV、+40 mV和+80 mV，以及四种双极性范围：±10 mV、±20 mV、±40 mV和±80 mV。该器件可直接实现的峰－峰值分辨率为1/230,000，还拥有一个片内6位DAC，因此不需要TARE电压，同时还提供用于同步电桥交流激励的时钟信号。
该器件上的串行接口可配置用于三线式操作，并且与微控制器和数字信号处理器兼容。AD7730包含自校准和系统校准选项，失调漂移小于5 nV/°C，增益漂移小于2 ppm/°C。该器件提供24引脚塑料DIP、24引脚SOIC和24引脚TSSOP三种封装。
AD7730管脚图

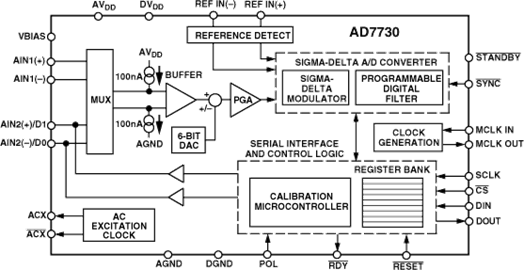

AD7730电路功能方块图
【用 途】 【性能 参数】【互换 兼容】
AD7710/7715/7730为多功能数字式传感器信号调理集成电路。它们都集成了数字接口与控制、时钟发生器、数字滤波器、A/调制、可编程增益放大器、A/D变换器等电路。它们内部的功能框图、引脚功能图及相应的应用电路图：
AD7730内部的功能框图及引脚功能图AD7710/7715/7730为多功能数字式传感器信号调理集成电路。
AD7710/7715/7730为多功能数字式传感器信号调理集成电路。它们都集成了数字接口与控制、时钟发生器、数字滤波器、A/调制、可编程增益放大器、A/D变换器等电路。它们内部的功能框图、引脚功能图及相应的应用电路如图
