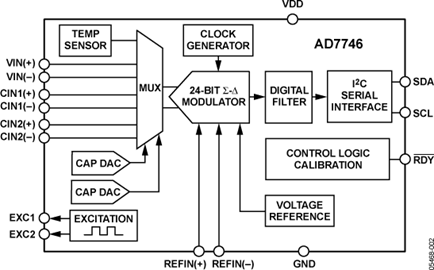

AD7745拥有一个电容输入通道，AD7746则拥有两个通道。每个通道均可配置为单端输入或差分输入方式。AD7745/AD7746针对浮动式电容传感器而设计。若需一块极板接地的电容传感器，推荐使用AD7747。
这些器件内置一个片内温度传感器，其分辨率为0.1°C，精度为±2°C；还集成片内基准电压源和片内时钟发生器，因此在电容传感器应用中无需任何额外外部元件。两款器件都有一个标准电压输入，当与差分基准电压输入结合使用时，可方便地与一个外部温度传感器（如RTD、热敏电阻或二极管等）接口。
AD7745/AD7746均有一个双线式I(2)C兼容串行接口，二者均可采用2.7 V至5.25 V单电源供电，额定温度范围为-40°C至+125°C汽车电子温度范围，采用16引脚TSSOP封装。
应用
汽车电子、工业和医疗系统，用于：
【用 途】 高精度电容数字转换芯片【性能 参数】 采用16脚封装。为高分辨率、Σ-Δ电容数字转换器（CDC），可直接与电容传感器的电容连接进行测量。该芯片还具有高分辨率（24位无失码、最高21位有效分辨率）、高线性度（±0.01%）和高精度（±4 fF工厂校准）等固有特性。拥有两个电容输入通道，电容输入范围
电路功能与优势本电路提供一种扩展AD7745/AD7746容性输入范围的方法。同时，还说明如何充分利用片内CapDAC，使范围扩展系数最小，从而优化电路，实现最佳性能。AD7745具有一个电容输入通道，AD7746则有两个通道。每个通道均可配置为单端输入或差分输入方式。图1. AD7745容性输入范围扩展电路（原理示意图，未显示去耦和所有连接）
针对烟草流水线上装箱时出现的烟箱缺条现象，提出了采用微电容检测芯片AD7746构成的电容传感器对烟箱进行二维检测。该系统分上位机和下位机两部分，上位机和下位机之间采用RS485通讯。
摘要：针对烟草流水线上装箱时出现的烟箱缺条现象，提出了采用微电容检测芯片AD7746构成的电容传感器对烟箱进行二维检测。该系统分上位机和下位机两部分，上位机和下位机之间采用RS485通讯。
