产品详情

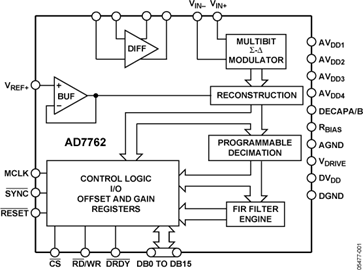

AD7762是一款高性能、24位西格马-得尔塔模数转换器（ADC），融合了宽输入带宽、高速特性与西格马-得尔塔转换技术的优势，625 kSPS时信噪比可达106 dB，因此非常适合高速数据采集应用。宽动态范围以及显著降低的抗混叠要求，使设计过程得以简化。AD7762内置用来驱动基准电压的缓冲、用于信号缓冲和电平转换的差动放大器、超量程标志、内部增益与失调寄存器以及低通数字FIR滤波器，是一款高度集成的紧凑型数据采集器件，只需选择极少的外围元件。此外，该器件提供可编程抽取率，而且如果数字FIR滤波器的默认特征不适合应用要求，还可对其进行调整。AD7762是要求高信噪比（SNR）且无需采用复杂的前端信号处理设计应用的理想器件。

差分输入由模拟调制器以最高40 MS/s的采样速率进行采样。调制器输出由一系列低通滤波器处理，最后一个滤波器具有默认的或用户可编程系数。采样速率、滤波器转折频率和输出字速率由AD7762的外部时钟频率与配置寄存器共同设置。

模拟输入范围取决于AD7762采用的基准电压。当基准电压为4 V时，模拟输入范围为基于2 V共模电压的±3.2 V差分偏置电压。此共模偏置可利用片内差分放大器来实现，从而可进一步降低外部信号调理要求。

AD7762采用64引脚裸露焊盘TQFP和48引脚CSP两种封装，额定温度范围为-40°C至+85°C工业温度范围。
