产品详情

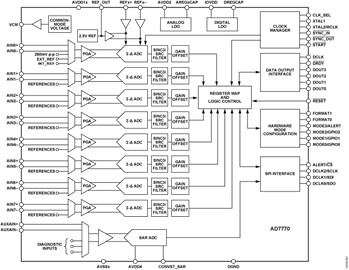

AD7770是一款8通道同步采样ADC。片内集成8个完整的西格马-得尔塔型ADC。AD7770提供低输入电流，允许直接连接传感器。每个输入通道都有一个增益为1、2、4和8的可编程增益级，可将低幅度传感器输出映射到满量程ADC输入范围，从而使信号链的动态范围最大。AD7770接受1 V至3.6 V的VREF电压。模拟输入接受单极性（0 V至VREF）或真双极性(±VREF/2)模拟输入信号，模拟电源电压分别为3.3 V或±1.65 V (PGAGAIN = 1）。模拟输入可接受真差分、伪差分或单端信号以匹配不同的传感器输出配置。

每个通道包含一个PGA、一个ADC调制器和一个sinc3低延迟数字滤波器。采用SRC来对AD7770 ODR进行精细分辨率控制。这种控制可用于线频率变化为0.01 Hz时，ODR分辨率需要维持相干性的应用。SRC可通过串行端口接口(SPI)编程。AD7770实现了两种不同接口：数据输出接口和SPI控制接口。ADC数据输出接口专门用于将ADC转换结果从AD7770发送至处理器。SPI写入或读取AD7770配置寄存器，并控制和读取SAR ADC数据。SPI还可配置为输出西格马-得尔塔转换数据。

AD7770包括一个12位SAR ADC。该ADC可以用于AD7770诊断，这样就无需为系统测量功能专门腾出一个西格马-得尔塔型ADC通道。通过外部多路复用器（可利用3个通用输入/输出引脚(GPIO)加以控制）和信号调理，SAR ADC可在需要功能安全性的应用中用于验证西格马-得尔塔型ADC测量结果。此外，AD7770 SAR ADC内置一个多路复用器，可用来检测内部节点。

AD7770包含一个2.5 V基准电压源和参考缓冲器。基准电压源的温度系数为10 ppm/°C（典型值）。AD7770提供两种工作模式：高分辨率模式和低功耗模式。高分辨率模式提供较高的动态范围，功耗为每通道10.75 mW；而低功耗模式在较低的动态范围规格下功耗仅为每通道3.37 mW。

额定工作温度范围为-40°C至+105°C，不过器件工作温度最高可达+125°C。注意：在整篇数据手册中，某些术语表示多功能引脚或一系列引脚。多功能引脚（如DCLK0/SDO）由整个引脚名称或引脚的单个功能表示（例如DCLK0即表示仅与此功能相关）。对于一系列引脚，AVSSx表示如下引脚：AVSS1A、AVSS1B、AVSS2A、AVSS2B、AVSS3和AVSS4。

• 保护继电器
• 通用数据采集
• 工业过程控制应用
