AD7781功耗仅为330 μA，因此特别适合要求极低功耗的便携式或电池供电产品。该器件还提供省电模式，不执行转换时，用户可以切断对桥式传感器的供电，并使该器件进入省电模式，从而延长产品的电池使用时间。

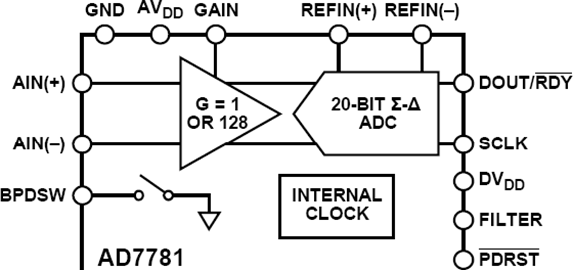

为便于使用，AD7781的所有特性均由专用引脚控制。每次发生数据读取操作时，8个状态位便会附加到20位转换结果上。这些状态位含有一个码序列，可用来确认串行传输的有效性。
片内PGA的增益为1或128，支持±5 V或±39 mV的满量程差分输入。这款器件提供两种滤波器响应选项。当更新速率为16.7 Hz时，滤波器响应可提供出色的动态性能，建立时间为120 ms。当更新速率为10 Hz时，滤波器响应可提供优于-45 dB的阻带衰减。在称重传感器应用中，此阻带抑制性能可有效抑制称重传感器的低频机械振动。此时的建立时间为300 ms。在10 Hz和16.7 Hz更新速率时，均可实现50 Hz/60 Hz同时抑制。
AD7781采用2.7 V至5.25 V电源供电，提供窄体、14引脚SOIC和16引脚TSSOP两种封装。
应用
;;; 采用AD7781构建的电子秤系统[83]如图5. 34所示。AD7781是一款引脚可编程、低功耗、低漂移20位∑一△转换器，内置PGA，采用内部时钟。AD7781还提供省电模式，不执行转换时，用户可以切断对桥式传感器的供电，并使该器件进入省电模式，从而延长电池使用时
;;; AD7781具有单独的模拟电源引脚和数字电源引脚，模拟电源和数字电源彼此独立，因此AVDD和DVDD可以处于不同的电位。微控制器采用3.3V电源，因此，DVDD也采用3. 3V电源供电。
AD7781的漂移也会导致称重传感器发生一定的时间和温度漂移。为确定完整系统的精度，可以将该电子秤通过USB连接器与PC相连，然后利用LabView软件评估电子秤系统的性能。
